Hướng dẫn lắp đặt Cisco Secure Firewall 200 Series
Cisco Secure Firewall 200 Series gây ấn tượng với thiết kế nhỏ gọn, không quạt và linh hoạt trong cách bố trí, phù hợp với nhiều không gian triển khai khác nhau. Để thiết bị được lắp đặt đúng cách và đảm bảo khả năng hoạt động ổn định, việc chuẩn bị vị trí cũng như thực hiện các bước lắp đặt là điều cần được chú trọng. Hướng dẫn lắp đặt Cisco Secure Firewall 200 Series sẽ giúp bạn từng bước hoàn thiện quá trình đưa thiết bị vào vị trí triển khai.
Tổng quan về Cisco Secure Firewall 200 Series
Cisco Secure Firewall 200 Series được thiết kế để mang đến khả năng bảo mật mạng mạnh mẽ trong một thiết bị nhỏ gọn, phù hợp với các chi nhánh và địa điểm có quy mô không quá lớn. Nổi bật nhất là việc kết hợp các tính năng NGFW với khả năng kiểm soát ứng dụng, ngăn chặn xâm nhập và kiểm tra lưu lượng mã hóa, giúp doanh nghiệp nâng cao khả năng bảo vệ mạng trước nhiều mối đe dọa khác nhau. Bên cạnh đó, thiết bị còn tích hợp SD-WAN, hỗ trợ tối ưu kết nối và trải nghiệm sử dụng tại các điểm mạng phân tán.
Không chỉ chú trọng đến khả năng bảo mật, Secure Firewall Cisco 200 còn hướng đến sự thuận tiện trong quá trình triển khai và quản lý. Với thiết kế nhỏ gọn, thiết bị có thể đặt trên bàn, gắn tường hoặc lắp vào rack bằng phụ kiện phù hợp, mang lại sự linh hoạt cho nhiều không gian sử dụng. Firewall Cisco này cũng hỗ trợ quản lý tập trung và các cơ chế hỗ trợ triển khai nhanh, giúp giảm bớt công việc quản trị khi hệ thống có nhiều điểm kết nối.
Mở hộp và kiểm tra thiết bị Secure Firewall Cisco 200 Series
Lưu ý
Khung thiết bị được kiểm tra kỹ lưỡng trước khi xuất xưởng. Nếu thiết bị bị hư hỏng trong quá trình vận chuyển hoặc thiếu bất kỳ thành phần nào, hãy liên hệ ngay với đại diện dịch vụ khách hàng. Giữ lại thùng chứa và vật liệu đóng gói trong trường hợp cần gửi trả khung thiết bị do bị hư hỏng.
Quy trình
Bước 1 Tháo khung thiết bị ra khỏi thùng carton và giữ lại toàn bộ vật liệu đóng gói.
Bước 2 Đối chiếu lô hàng với danh sách thiết bị do đại diện dịch vụ khách hàng cung cấp. Xác nhận rằng bạn đã nhận đủ tất cả các thành phần.
Bước 3 Kiểm tra hư hỏng và báo cáo mọi sai lệch hoặc hư hỏng cho đại diện dịch vụ khách hàng. Chuẩn bị sẵn các thông tin sau:
- Số hóa đơn của đơn vị vận chuyển (xem phiếu đóng gói)
- Model và số serial của thiết bị bị hư hỏng
- Mô tả tình trạng hư hỏng
- Ảnh hưởng của hư hỏng đối với quá trình lắp đặt
Lắp đặt Cisco Secure Firewall 200 Series trên mặt bàn
Bạn có thể lắp đặt Secure Firewall Cisco 200 Series trên mặt bàn bằng cách đặt thiết bị nằm ngang trên bàn. Đảm bảo không có vật cản trong phạm vi 0,5 inch phía trên khung thiết bị hoặc trong phạm vi 2 inch ở hai bên và phía sau, để không ảnh hưởng đến quá trình tản nhiệt. Không tháo các chân cao su đi kèm thiết bị. Các chân này cũng cần thiết để đảm bảo khả năng làm mát thích hợp.
Cảnh báo: Nếu xếp chồng các thiết bị lên nhau, chúng có thể bị quá nhiệt, dẫn đến tình trạng thiết bị liên tục khởi động lại.
Lưu ý: Hình dưới đây minh họa Secure Firewall 220. Yêu cầu không xếp chồng thiết bị áp dụng cho tất cả các model thuộc Secure Firewall 200 Series.

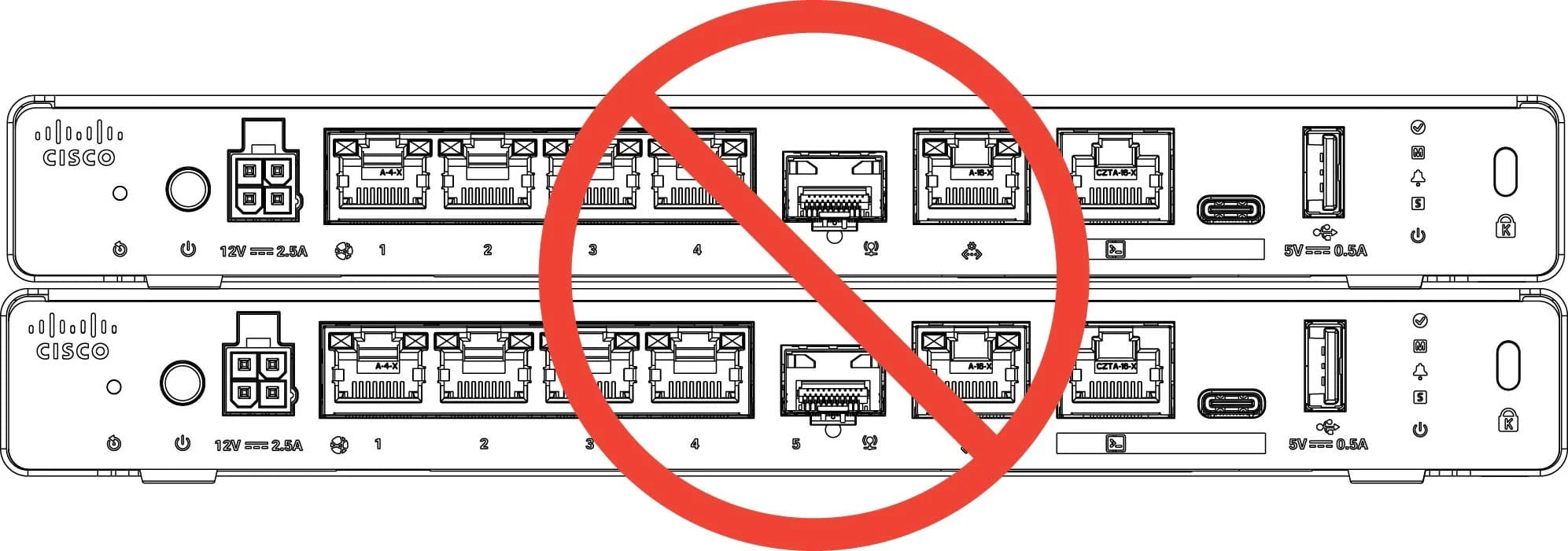

Hình 1: Lắp đặt khung thiết bị trên mặt bàn (Không xếp chồng)
Lắp đặt Secure Firewall Cisco 200 Series lên tường
Bạn có thể mua bộ kit lắp đặt tường tùy chọn để lắp Secure Firewall 220 lên tường. Khung thiết bị có thể được lắp với mặt bên trái hướng lên trên hoặc mặt sau hướng lên trên. Bạn có thể sử dụng giá đỡ lắp tường để đánh dấu các vị trí lỗ cần khoan trên tường.
Giá đỡ lắp tường có kích thước 8.9 x 6.5 x 0.378 inch (22.672 x 16.512 x 0.96 cm). Bạn cần tạo hai dấu cân bằng trên tường tại vị trí muốn treo khung thiết bị. Với hướng lắp đặt theo chiều dọc (mặt sau hướng lên trên), khoảng cách giữa các lỗ là 5.575 inch (14.160 cm). Với hướng lắp đặt theo chiều ngang, khoảng cách giữa các lỗ là 8 inch (20.32 cm).
Bộ kit lắp đặt tường bao gồm các thành phần sau:
- Giá đỡ lắp tường
- Ba vít Phillips M3 x 0.5 x 5.2-mm
- Hai vít Phillips #6 x 1¼-inch
- Một bộ tắc kê tường #8 kèm vít
Thực hiện các bước sau để lắp khung thiết bị lên tường.
Bước 1 Chọn hướng lắp đặt (mặt bên trái, mặt bên phải hoặc mặt sau hướng lên trên) và vị trí trên tường để lắp khung thiết bị.
Bước 2 Sử dụng bút chì, thước kẻ và thước thủy để đánh dấu vị trí của hai vít lắp đặt (#6 x 1¼ inch). Bạn có thể sử dụng chính giá đỡ lắp tường để đánh dấu các lỗ phía trên hoặc các lỗ bên.

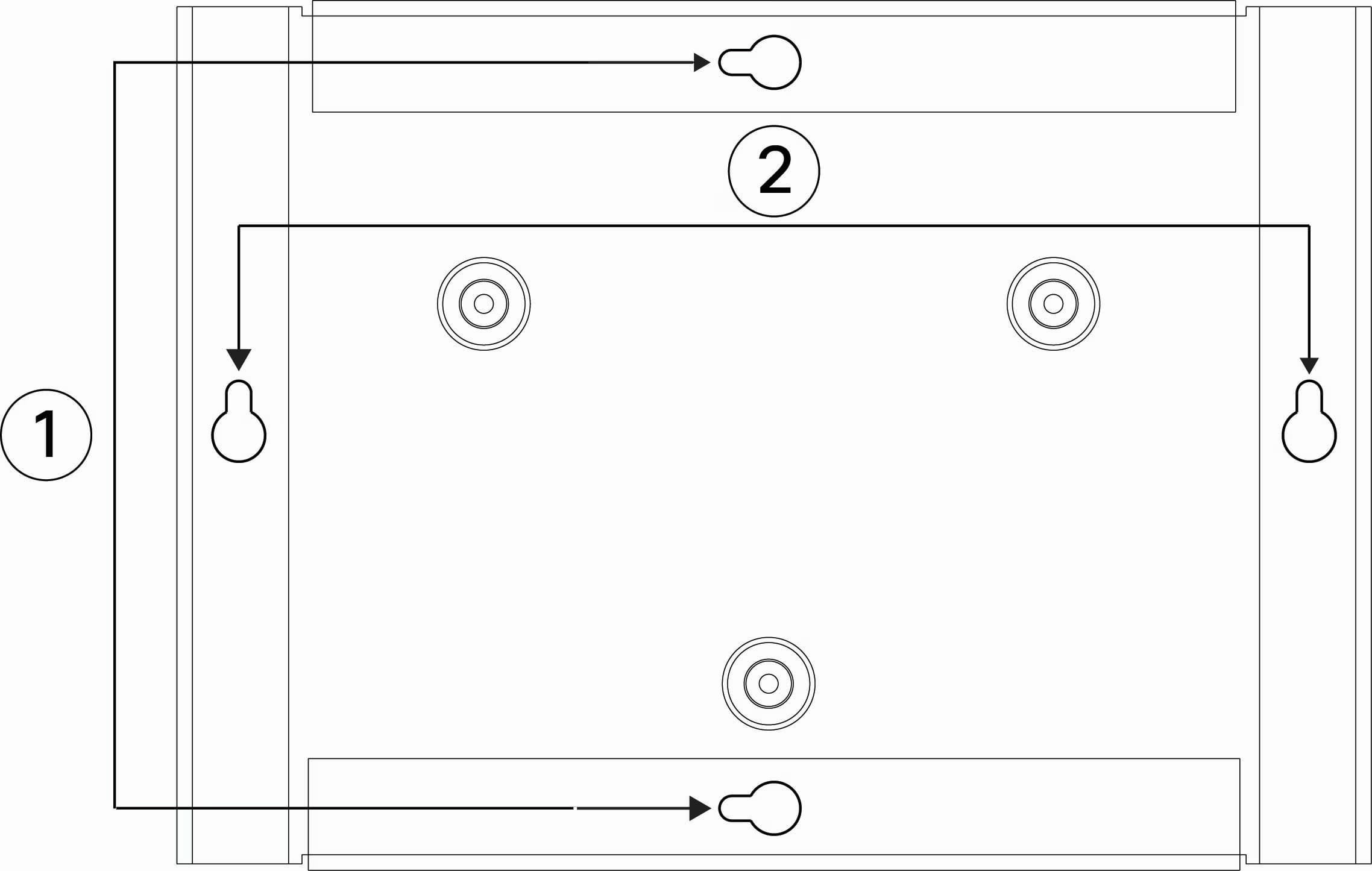

Hình 2: Giá đỡ lắp tường
| Số | Nội dung |
| 1 | Lắp đặt theo chiều ngang — khoảng cách 8 inch (20.32 cm) |
| 2 | Lắp đặt theo chiều dọc — khoảng cách 5.575 inch (14.160 cm) |
Bước 3 Gắn giá đỡ lắp tường vào khung thiết bị bằng ba vít Phillips M3 x 0.5 x 5.2-mm.
Hình 3: Gắn giá đỡ lắp tường vào khung thiết bị
| Số | Nội dung |
| 1 | Ba vít Phillips M3 x 0.5 x 5.2-mm |
| 2 | Giá đỡ lắp tường |
| 3 | Mặt dưới của khung thiết bị |
| 4 | Mặt sau (phía I/O) |
Bước 4 Sử dụng hai vít #6 x 1¼-inch để khoan vào thanh xương tường, hoặc sử dụng tắc kê (#8 wall screw) trong bộ tắc kê tường để treo thiết bị lên tường thạch cao.
Nếu lắp khung thiết bị lên vật liệu khác ngoài tường thạch cao, chẳng hạn như gỗ hoặc kim loại tấm, có thể không cần sử dụng tắc kê.
Bước 5 Khoan một lỗ trên tường tại mỗi vị trí đã đánh dấu ở Bước 2.
Nếu sử dụng tắc kê, các lỗ này phải có đường kính nhỏ hơn một chút so với đường kính của tắc kê. Kích thước lỗ khoan được khuyến nghị là 3/16 inch.
Bước 6 Nếu cần, đưa các tắc kê vào lỗ và đảm bảo chúng được đặt đúng vị trí.
Bước 7 Vặn từng vít vào tắc kê cho đến khi vít nhô ra khoảng ¼ inch.
Bước 8 Nhấc khung thiết bị lên, căn chỉnh các vít trong tắc kê với các lỗ ở mặt dưới của giá đỡ lắp tường, đưa khung thiết bị về phía tường cho đến khi đầu vít nằm trong giá đỡ lắp tường, sau đó trượt khung thiết bị xuống cho đến khi nó tựa trên các vít.
Cảnh báo: Không lắp khung thiết bị với mặt sau hướng xuống dưới. Hướng lắp đặt này không được hỗ trợ.
Bước 9 Để tháo khung thiết bị khỏi giá đỡ trên tường, trượt khung thiết bị đã lắp ra khỏi tường, sau đó tháo ba vít ở mặt dưới của khung thiết bị.
Lắp đặt Cisco Secure Firewall 200 Series vào rack
Bạn có thể lắp khung thiết bị Secure Firewall 220 vào không gian 1 RU trong rack EIA 19 inch bằng cách sử dụng khay lắp rack. Khay lắp rack có kích thước 1.72 x 18.97 x 16.09 inch (Cao x Rộng x Sâu), tương đương 4.37 x 48.18 x 40.87 cm.
Bạn cũng có thể lắp khung thiết bị vào rack sử dụng thanh ray trượt. Bạn có thể đặt mua bộ kit lắp rack với giá đỡ cố định hoặc bộ kit lắp rack với thanh ray trượt. Bộ giá đỡ quản lý cáp là tùy chọn.
Bộ kit lắp rack với giá đỡ cố định (CSF200-RCKMNT-FX=) bao gồm các thành phần sau. Bạn cần tự chuẩn bị hai vít lắp rack để cố định khay lắp rack vào rack.
- Khay lắp rack
- Hai giá đỡ lắp rack dành cho rack hai trụ
- Hai giá đỡ chữ T dành cho lắp đặt 2-RU (không sử dụng cho CSF-220)
- 16 vít Phillips 6-32 x 0.31-inch để cố định giá đỡ vào khay lắp rack (sử dụng 12 vít cho rack 1-RU)
- Ba vít Phillips M3 x 0.5 x 5-mm để cố định khay lắp rack vào khung thiết bị
Bộ kit lắp rack với thanh ray trượt (CSF200-RCKMNT-SR=) bao gồm các thành phần sau. Bạn cần tự chuẩn bị hai vít lắp rack để cố định khay lắp rack vào rack.
- Khay lắp rack
- Hai giá đỡ chữ T dành cho lắp đặt 2-RU (không sử dụng cho CSF-220)
- Bốn vít Phillips 6-32 x 0.31-inch để cố định giá đỡ lắp rack vào khay lắp rack (không sử dụng cho CSF-220)
- Ba vít Phillips M3 x 0.5 x 5-mm để cố định khay lắp rack vào khung thiết bị
Bộ giá đỡ quản lý cáp (CSF200-CBL-MGMT=) bao gồm:
- Hai giá đỡ quản lý cáp
- Bốn vít Phillips 8-32 x 0.375-inch để cố định các giá đỡ vào khay lắp rack
Khay lắp rack có nhãn cảnh báo quá nhiệt. Nhãn này không áp dụng cho CSF-220, mà áp dụng cho các model Secure Firewall 200 Series sử dụng khay lắp rack 2-RU.
Các giá đỡ chữ T đi kèm bộ khay lắp rack có tác dụng hỗ trợ tạo khoảng cách theo chiều dọc cho khay lắp rack, nhằm tránh các vấn đề về nhiệt do khoảng hở theo chiều dọc của thiết bị không đủ.
CSF-220 không yêu cầu lắp đặt các giá đỡ chữ T, trong khi các model 2-RU thì có yêu cầu sử dụng chúng.

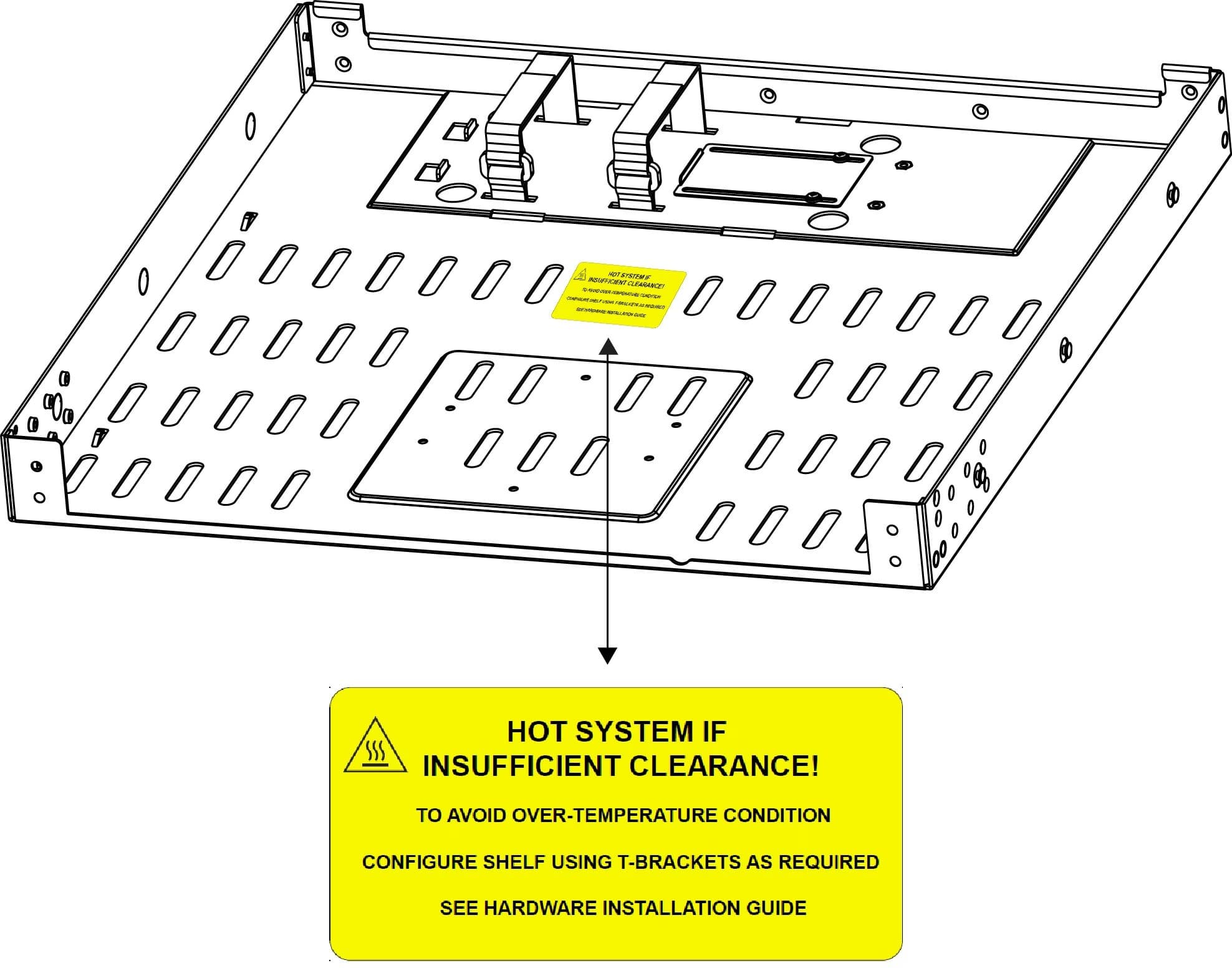

Hình 4: Nhãn cảnh báo quá nhiệt trên khay lắp rack dành cho khay rack 2-RU
Quy trình
Bước 1 Để lắp khung thiết bị vào khay lắp rack trong rack hai trụ:
a) Lắp hai giá đỡ lắp rack dành cho rack hai trụ vào khay lắp rack.
Hình 5: Lắp các giá đỡ lắp rack dành cho rack hai trụ vào khay lắp rack
| Số | Nội dung |
| 1 | Các vít của giá đỡ khay lắp rack — sáu vít Phillips 6-32 x 0.31-inch |
| 2 | Giá đỡ lắp rack |
| 3 | Giá đỡ lắp rack |
| 4 | Các vít của giá đỡ khay lắp rack — sáu vít Phillips 6-32 x 0.31-inch |
b) Lắp khung thiết bị lên khay lắp rack.
Hình 6: Lắp khung thiết bị lên khay lắp rack
| Số | Nội dung |
| 1 | Các vít của khay lắp rack — ba vít Phillips M3 x 0.5 x 5-mm |
| 2 | Khay lắp rack |
| 3 | Giá đỡ khay lắp rack đã lắp |
| 4 | Mặt dưới của khung thiết bị hướng lên trên |
| 5 | Mặt sau (phía I/O) |
| 6 | Giá đỡ khay lắp rack đã lắp |
c) (Tùy chọn) Lắp các giá đỡ quản lý cáp vào khay lắp rack và đặt bộ nguồn ở phía sau khay lắp rack, sử dụng các dây đai Velcro để cố định bộ nguồn.

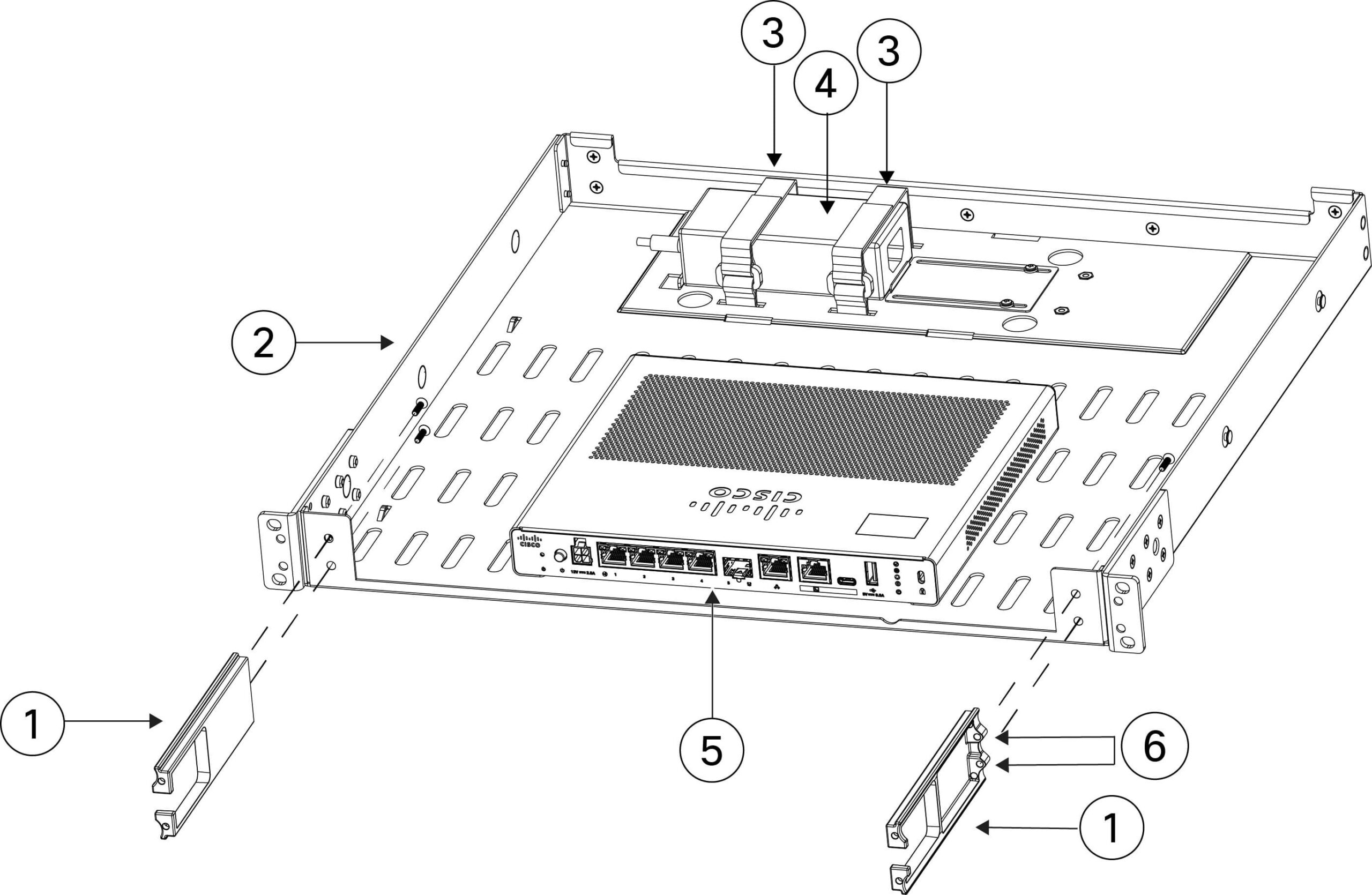

Hình 7: Lắp các giá đỡ quản lý cáp vào khay lắp rack
| Số | Nội dung |
| 1 | Bộ nguồn |
| 2 | Dây đai Velcro để cố định bộ nguồn |
| 3 | Khay lắp rack |
| 4 | Giá đỡ quản lý cáp |
| 5 | Mặt sau của khung thiết bị (phía I/O) |
| 6 | Các vít của giá đỡ quản lý cáp (hai vít Phillips 8-32 x 0.375-inch) |
| 7 | Giá đỡ quản lý cáp |
Lưu ý: Chỉ hiển thị trên giá đỡ quản lý cáp bên phải do góc của giá đỡ cáp bên trái che khuất hai vít ở vị trí đó.
d) Lắp khay lắp rack vào rack hai trụ. Hình thứ nhất minh họa khay lắp rack được lắp vào rack hai trụ không có giá đỡ quản lý cáp. Hình thứ hai minh họa khay lắp rack được lắp vào rack hai trụ có giá đỡ quản lý cáp.
Hình 8: Lắp khay lắp rack vào rack hai trụ (không có giá đỡ quản lý cáp)
| Số | Nội dung |
| 1 | Rack hai trụ |
| 2 | Hai vít rack (bạn tự cung cấp vít phù hợp với rack của mình) |
| 3 | Khay lắp rack |
| 4 | Mặt sau của khung thiết bị (phía I/O); dây đai Velcro để cố định bộ nguồn |
| 5 | Hai vít rack (bạn tự cung cấp vít phù hợp với rack của mình) |
| 6 | Rack hai trụ |

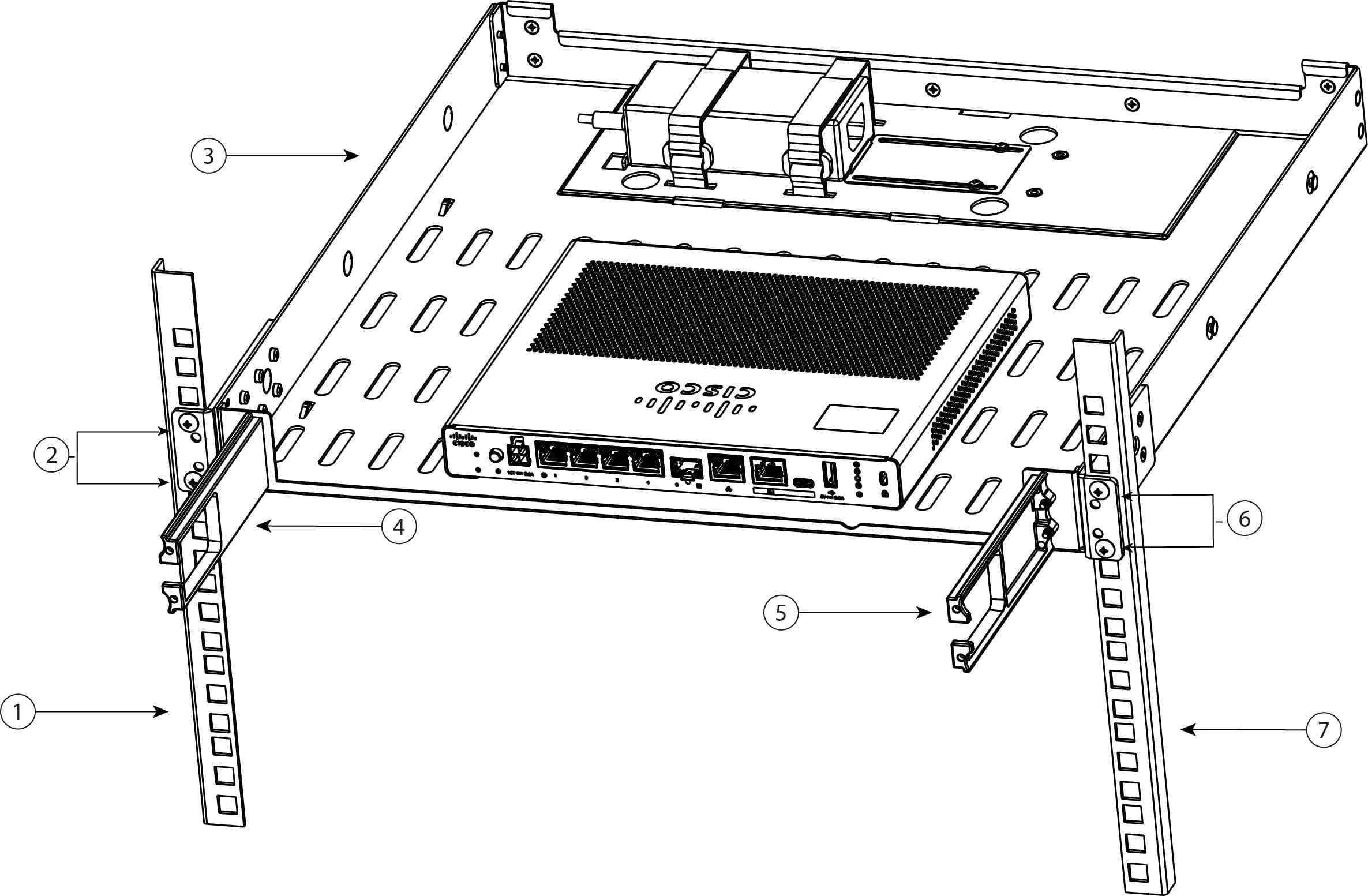

Hình 9: Lắp khay lắp rack vào rack hai trụ (có giá đỡ quản lý cáp)
| Số | Nội dung |
| 1 | Rack hai trụ |
| 2 | Hai vít rack đã lắp (bạn tự cung cấp vít phù hợp với rack của mình) |
| 3 | Khay lắp rack |
| 4 | Các giá đỡ quản lý cáp |
| 5 | Các giá đỡ quản lý cáp |
| 6 | Hai vít rack đã lắp (bạn tự cung cấp vít phù hợp với rack của mình) |
| 7 | Mặt sau của khung thiết bị (phía I/O) |
Bước 2 Để lắp khung thiết bị vào khay lắp rack bằng thanh ray trượt:
a) Tháo thanh ray bên trong khỏi thanh ray bên ngoài của thanh ray trượt.
b) Lắp thanh ray bên ngoài của thanh ray trượt vào rack bốn trụ. Căn chỉnh các chốt ở hai đầu thanh ray trượt với các lỗ trên rack.
Xác định cơ cấu ở mỗi đầu của thanh ray trượt bên ngoài để cố định các chốt vào rack.
c) Lắp hai thanh ray trượt bên trong vào khay lắp rack. Căn chỉnh từng lỗ trên thanh ray trượt bên trong với các chốt trên khung thiết bị và ấn thanh ray trượt bên trong vào đúng vị trí.
Hình 10: Lắp các thanh ray trượt vào khay lắp rack
| Số | Nội dung |
| 1 | Ba lỗ trên thanh ray trượt cần căn chỉnh với các chốt ở bên hông khung thiết bị |
| 2 | Thanh ray trượt |
| 3 | Thanh ray trượt |
| 4 | Ba lỗ trên thanh ray trượt cần căn chỉnh với các chốt ở bên hông khung thiết bị |
d) Trượt khay lắp rack có chứa khung thiết bị vào rack sử dụng thanh ray trượt.
Hình 11: Trượt khay lắp rack vào rack sử dụng thanh ray trượt
| Số | Nội dung |
| 1 | Khay lắp rack |
| 2 | Rack sử dụng thanh ray trượt |
| 3 | Thanh ray trượt đã gắn |
| 4 | Mặt sau của khung thiết bị (phía I/O) |
Bước 3 Khung thiết bị hiện đã được lắp vào khay lắp rack, và khay lắp rack đã được lắp vào rack sử dụng thanh ray trượt.
Hình 12: Khay lắp rack được lắp vào rack sử dụng thanh ray trượt
Việc lắp đặt đúng cách có vai trò quan trọng trong việc đảm bảo thiết bị được bố trí an toàn, hoạt động ổn định và thuận tiện cho quá trình sử dụng lâu dài. Khi được triển khai phù hợp ngay từ đầu, người dùng cũng có thể hạn chế những vấn đề phát sinh trong quá trình vận hành và dễ dàng hơn khi cần kiểm tra, bảo trì thiết bị. Đây là bước nền tảng giúp Cisco Secure Firewall 200 Series sẵn sàng đáp ứng tốt yêu cầu bảo mật của hệ thống mạng.
