FSD-1008HP Switch PoE Planet 8x 1G PoE+, 2x 100M Uplink

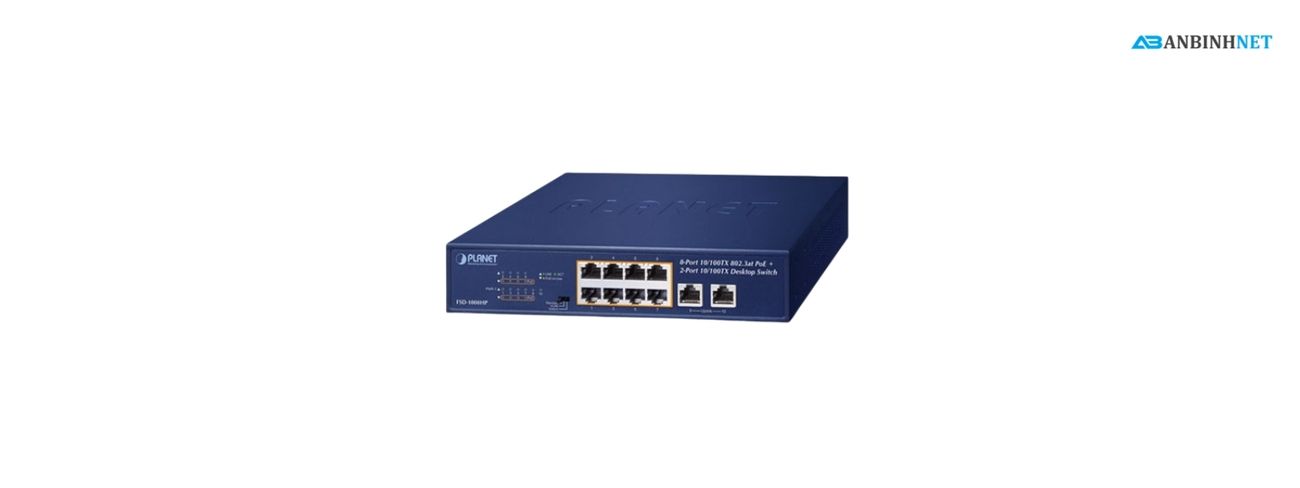

TỔNG QUAN VỀ SWITCH PLANET FSD-1008HP

Switch PoE Planet FSD-1008HP thuộc nhóm thiết bị chuyển mạch Ethernet tích hợp cấp nguồn qua cáp mạng của thương hiệu Planet, được thiết kế phục vụ hệ thống mạng sử dụng nhiều thiết bị đầu cuối như camera IP giám sát, điểm truy cập WiFi chuẩn doanh nghiệp và điện thoại IP trong môi trường văn phòng, cửa hàng hoặc khu vực triển khai quy mô vừa và nhỏ. Thiết bị chuyển mạch mạng này trang bị 8 cổng Fast Ethernet 10/100BASE-TX hỗ trợ PoE theo chuẩn IEEE 802.3af/802.3at, cho phép truyền đồng thời dữ liệu và nguồn điện trên cùng một đường dây cáp đồng xoắn đôi, qua đó giảm số lượng bộ cấp nguồn rời và tối ưu hóa quá trình đi dây trong thực tế triển khai hạ tầng mạng. Thiết kế vỏ kim loại kích thước desktop giúp Switch PoE Planet FSD-1008HP dễ dàng bố trí tại tủ rack tiêu chuẩn hoặc đặt tại bàn kỹ thuật mà không ảnh hưởng đến không gian vận hành tổng thể của hệ thống.

Switch Planet FSD-1008HP được xây dựng để đáp ứng nhu cầu truyền tải dữ liệu ổn định cho hệ thống camera IP độ phân giải cao, hệ thống WiFi nhiều điểm phát sóng và các thiết bị đầu cuối yêu cầu nguồn điện liên tục qua Ethernet. Khả năng cấp nguồn PoE lên đến 30.8W cho mỗi cổng giúp thiết bị tương thích với nhiều dòng camera PTZ, camera hồng ngoại công suất lớn hoặc access point hoạt động trong môi trường mật độ truy cập cao. Bên cạnh đó, sự xuất hiện của 2 cổng uplink Fast Ethernet hỗ trợ mở rộng kết nối đến các thiết bị lưu trữ như NVR, NAS hoặc máy chủ giám sát video, đảm bảo luồng dữ liệu từ các cổng PoE không bị chia sẻ trực tiếp gây nghẽn băng thông trong quá trình vận hành liên tục.

Switch PoE Planet FSD-1008HP tích hợp hệ thống điều khiển thông qua DIP switch với ba chế độ Standard, VLAN và Extend, cho phép thay đổi phương thức hoạt động phù hợp từng môi trường triển khai mà không cần can thiệp phần mềm quản lý phức tạp. Chế độ Standard hỗ trợ vận hành PoE theo chuẩn thông thường, chế độ VLAN cho phép tách biệt lưu lượng giữa các cổng nhằm giảm hiện tượng lan truyền gói tin không mong muốn, trong khi chế độ Extend mở rộng khoảng cách truyền tín hiệu lên đến 250m với tốc độ 10Mbps nhằm phục vụ các vị trí lắp đặt xa trung tâm mạng. Kết cấu không quạt giúp thiết bị chuyển mạch Planet FSD-1008HP vận hành ổn định trong thời gian dài mà không phát sinh tiếng ồn, phù hợp môi trường yêu cầu tính liên tục cao của hệ thống mạng giám sát và truyền dữ liệu

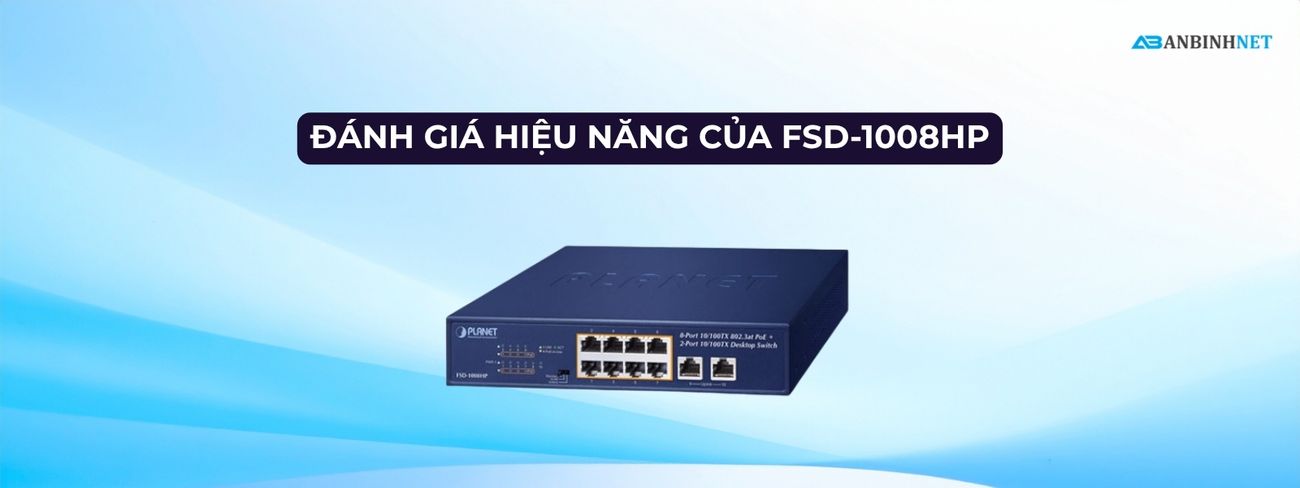

ĐÁNH GIÁ HIỆU NĂNG CỦA FSD-1008HP

Quá trình đánh giá hiệu năng của Switch PoE Planet FSD-1008HP tập trung vào khả năng xử lý đồng thời lưu lượng dữ liệu và cấp nguồn PoE, mức độ ổn định khi vận hành liên tục trong hệ thống giám sát IP, khả năng mở rộng kết nối uplink và hiệu quả kiểm soát thiết bị đầu cuối trong môi trường có nhiều điểm truy cập hoạt động song song. Thiết bị chuyển mạch mạng này sử dụng cơ chế chuyển mạch phần cứng tốc độ 10/100Mbps kết hợp auto-negotiation giúp đồng bộ tốc độ truyền với thiết bị kết nối, giảm thiểu độ trễ trong quá trình truyền tải hình ảnh và dữ liệu điều khiển từ các thiết bị đầu cuối.

• Hệ thống cổng kết nối gồm 10 cổng RJ45 10/100BASE-TX Fast Ethernet, trong đó 8 cổng tích hợp PoE injector theo chuẩn IEEE 802.3af/802.3at cho phép cấp nguồn trực tiếp qua cáp mạng đồng thời truyền dữ liệu ổn định trong cùng một tuyến dây dẫn.
• Công suất cấp nguồn tối đa đạt 30.8W cho mỗi cổng PoE, tổng ngân sách nguồn 120W cho toàn bộ hệ thống 8 cổng, đảm bảo khả năng vận hành đồng thời nhiều thiết bị tiêu thụ điện cao như camera PTZ, access point WiFi công suất lớn hoặc thiết bị IoT công nghiệp.
• Điện áp cấp nguồn PoE duy trì mức 54V DC trên từng cổng, giúp tối ưu khả năng truyền tải điện năng ổn định qua khoảng cách dây dẫn tiêu chuẩn mà không gây sụt áp đáng kể trong điều kiện cáp đạt chuẩn.
• Khoảng cách truyền tín hiệu đạt 100m trong chế độ Standard theo chuẩn Ethernet, mở rộng lên 250m trong chế độ Extend với tốc độ 10Mbps nhằm đáp ứng yêu cầu lắp đặt thiết bị tại các khu vực có khoảng cách xa trung tâm mạng.
• Cơ chế VLAN tích hợp theo chuẩn IEEE 802.1Q cho phép cô lập lưu lượng giữa các cổng PoE, hạn chế tình trạng broadcast hoặc multicast lan truyền giữa các thiết bị camera IP trong cùng hệ thống.
• Chế độ Extend hỗ trợ truyền tải kết hợp dữ liệu và nguồn điện trên khoảng cách dài, phù hợp triển khai camera tại khu vực kho bãi, hành lang dài hoặc khu vực ngoài trời có phạm vi kết nối mở rộng.
• Tính năng PD Alive Check hỗ trợ giám sát trạng thái thiết bị đầu cuối theo thời gian thực, tự động ngắt và cấp lại nguồn khi phát hiện thiết bị không phản hồi dữ liệu trong khoảng thời gian xác định nhằm duy trì trạng thái hoạt động ổn định.
• Cơ chế kiểm soát lưu lượng hỗ trợ full duplex flow control và back pressure half duplex giúp duy trì độ ổn định của băng thông trong môi trường có nhiều luồng dữ liệu đồng thời từ hệ thống camera IP và thiết bị mạng đầu cuối.
• Hai cổng uplink Fast Ethernet hỗ trợ kết nối đến thiết bị lưu trữ hoặc máy chủ giám sát, giúp giảm tải trực tiếp cho các cổng PoE và duy trì luồng dữ liệu ổn định trong toàn bộ hệ thống.
• Khả năng chuyển mạch phần cứng giúp giảm độ trễ xử lý gói tin, đảm bảo hình ảnh từ camera IP được truyền tải liên tục mà không xuất hiện hiện tượng giật khung hình trong quá trình ghi hình dài hạn.

ƯU ĐIỂM NỔI BẬT CỦA FSD-1008HP

Trong các hệ thống mạng sử dụng thiết bị chuyển mạch PoE phục vụ camera IP, điểm truy cập WiFi và thiết bị thoại IP, Switch PoE Planet FSD-1008HP thể hiện rõ vai trò của một thiết bị trung tâm cấp nguồn và truyền tải dữ liệu với độ ổn định cao trong cùng một hạ tầng cáp đồng. Từng nhóm đặc tính kỹ thuật của thiết bị chuyển mạch mạng này được thiết kế nhằm tối ưu khả năng vận hành liên tục, giảm rủi ro gián đoạn tín hiệu và đảm bảo tính tương thích với nhiều loại thiết bị đầu cuối trong thực tế triển khai. Các ưu điểm của Switch Planet FSD-1008HP không chỉ nằm ở thông số cấp nguồn mà còn thể hiện qua cách thiết bị xử lý lưu lượng, quản lý thiết bị đầu cuối và duy trì trạng thái hoạt động ổn định trong thời gian dài.

Khả Năng Cấp Nguồn PoE Ổn Định Trên Từng Cổng Kết Nối

Switch PoE Planet FSD-1008HP cung cấp cơ chế cấp nguồn theo chuẩn IEEE 802.3af/802.3at trên 8 cổng PoE độc lập, mỗi cổng duy trì mức công suất lên đến 30.8W, cho phép vận hành đồng thời nhiều thiết bị tiêu thụ điện cao như camera PTZ xoay đa hướng, camera hồng ngoại công suất lớn hoặc điểm truy cập WiFi công suất cao trong môi trường có mật độ kết nối dày đặc. Cơ chế phân phối nguồn theo từng cổng giúp hạn chế hiện tượng sụt áp khi nhiều thiết bị hoạt động cùng lúc, đồng thời đảm bảo mức điện áp 54V DC được duy trì ổn định trên toàn bộ hệ thống cáp kết nối.

Khả Năng Mở Rộng Khoảng Cách Truyền Tín Hiệu Qua Chế Độ Extend

Switch Planet FSD-1008HP hỗ trợ chế độ Extend cho phép truyền tín hiệu kết hợp cấp nguồn PoE trên khoảng cách lên đến 250m, vượt xa giới hạn tiêu chuẩn 100m của Ethernet thông thường. Trong chế độ này, tốc độ truyền được tối ưu ở mức 10Mbps nhằm duy trì sự ổn định của luồng dữ liệu trong khi vẫn đảm bảo cấp nguồn liên tục cho thiết bị đầu cuối. Khả năng này đặc biệt phù hợp với các khu vực có phạm vi triển khai rộng như hành lang dài, khu vực kho vận hoặc hệ thống camera ngoài trời phân tán nhiều điểm lắp đặt.

Cơ Chế Tách Lưu Lượng Với VLAN Theo Chuẩn IEEE 802.1Q

Thiết bị chuyển mạch mạng Planet FSD-1008HP tích hợp cơ chế VLAN hoạt động dựa trên chuẩn IEEE 802.1Q, cho phép phân tách lưu lượng giữa các cổng PoE nhằm hạn chế hiện tượng lan truyền gói tin broadcast hoặc multicast giữa các thiết bị đầu cuối. Trong môi trường sử dụng nhiều camera IP hoạt động đồng thời, cơ chế này giúp duy trì tính ổn định của luồng dữ liệu video, hạn chế tình trạng nghẽn băng thông cục bộ và giảm tải xử lý cho thiết bị ghi hình trung tâm như NVR hoặc máy chủ lưu trữ.

Cơ Chế PD Alive Check Duy Trì Trạng Thái Thiết Bị Đầu Cuối

Switch PoE Planet FSD-1008HP được tích hợp chức năng giám sát thiết bị đầu cuối thông qua cơ chế PD Alive Check, cho phép kiểm tra trạng thái truyền dữ liệu của từng thiết bị kết nối. Khi phát hiện thiết bị không phản hồi trong khoảng thời gian xác định, hệ thống sẽ tự động ngắt nguồn và cấp lại để khôi phục trạng thái hoạt động. Cơ chế này giúp giảm thiểu tình trạng treo thiết bị hoặc mất kết nối kéo dài trong hệ thống camera giám sát, đồng thời giảm khối lượng thao tác thủ công cho người quản trị hệ thống mạng.

Thiết Kế Vận Hành Không Quạt Giảm Nhiễu Âm Thanh

Switch PoE Planet FSD-1008HP sử dụng thiết kế tản nhiệt thụ động với vỏ kim loại có khả năng dẫn nhiệt tốt, loại bỏ hoàn toàn quạt làm mát trong quá trình vận hành. Kết cấu này giúp thiết bị hoạt động ổn định trong môi trường yêu cầu độ ồn thấp như phòng điều khiển, văn phòng làm việc hoặc khu vực kỹ thuật đặt gần người vận hành. Đồng thời, việc không sử dụng quạt cơ học còn giúp giảm nguy cơ hỏng hóc liên quan đến bộ phận quay, kéo dài tuổi thọ thiết bị trong quá trình sử dụng liên tục.

FSD-1008HP DATASHEET

Tài liệu kỹ thuật của Switch PoE Planet FSD-1008HP thường được tham chiếu thông qua nội dung “FSD-1008HP datasheet” nhằm cung cấp góc nhìn tổng hợp về thông số phần cứng, khả năng cấp nguồn PoE, cơ chế vận hành DIP switch và các đặc tính kỹ thuật liên quan đến hiệu suất truyền tải dữ liệu trong hệ thống mạng sử dụng thiết bị chuyển mạch PoE. Việc nắm rõ thông số từ datasheet giúp đánh giá chính xác khả năng tương thích của thiết bị với hệ thống camera IP, điểm truy cập WiFi và các thiết bị mạng đầu cuối trong từng môi trường triển khai cụ thể.

Thông số kỹ thuật	Chi tiết
Mô tả sản phẩm	Flexible and Extendable Centralized Power Distribution, thiết bị chuyển mạch PoE Planet FSD-1008HP dùng trong mạng IP camera và WiFi
Cổng mạng vật lý	10-port 10/100BASE-TX Fast Ethernet RJ45 copper
Cổng PoE	8-port IEEE 802.3at PoE+ Injector (Ports 1 to 8)
Chuẩn PoE	IEEE 802.3af / IEEE 802.3at End-span PSE
Công suất PoE mỗi cổng	Up to 30-watt / 30.8 watts per PoE port
Tổng ngân sách PoE	Total PoE budget 120W
Điện áp cấp PoE	Each port supports 54V DC power to PoE powered device
Khoảng cách truyền tiêu chuẩn	Remote power feeding up to 100m in standard mode
Khoảng cách chế độ Extend	Up to 250m in Extend mode
Chế độ hoạt động DIP switch	Standard / VLAN / Extend mode selection
Chế độ Standard	IEEE 802.3at PoE+ switch operation mode
Chế độ VLAN	Port-based VLAN, giúp ngăn multicast/broadcast storm giữa các thiết bị IP camera
Chế độ Extend	10Mbps duplex operation, hỗ trợ PoE 30W over 250 meters
Uplink ports	Two extra 10/100BASE-TX copper interfaces
Ứng dụng uplink	Kết nối NVR, Video Streaming Server, NAS và thiết bị PoE-capable
Kiểm soát thiết bị đầu cuối	Powered Device Alive Check (tự động kiểm tra và reset thiết bị PoE khi không phản hồi dữ liệu)
Cơ chế bảo vệ nguồn	Circuit protection prevents power interference between ports
Flow control	Flow control for full duplex operation and back pressure for half duplex operation
VLAN hỗ trợ	IEEE 802.1Q VLAN transparency
Thiết kế vật lý	9-inch desktop size, 1U height, rack mountable
LED hiển thị	System power, per port PoE ready, PoE activity, speed, Link/Act
Hệ thống làm mát	Fanless design, vận hành không tiếng ồn
Tiết kiệm điện	Supports IEEE 802.3az Energy-Efficient Ethernet (EEE)
DIP switch chức năng	Standard / VLAN / Extend mode hardware switch
Ứng dụng hệ thống	IP surveillance, WiFi system, IP phone deployment, small business network
