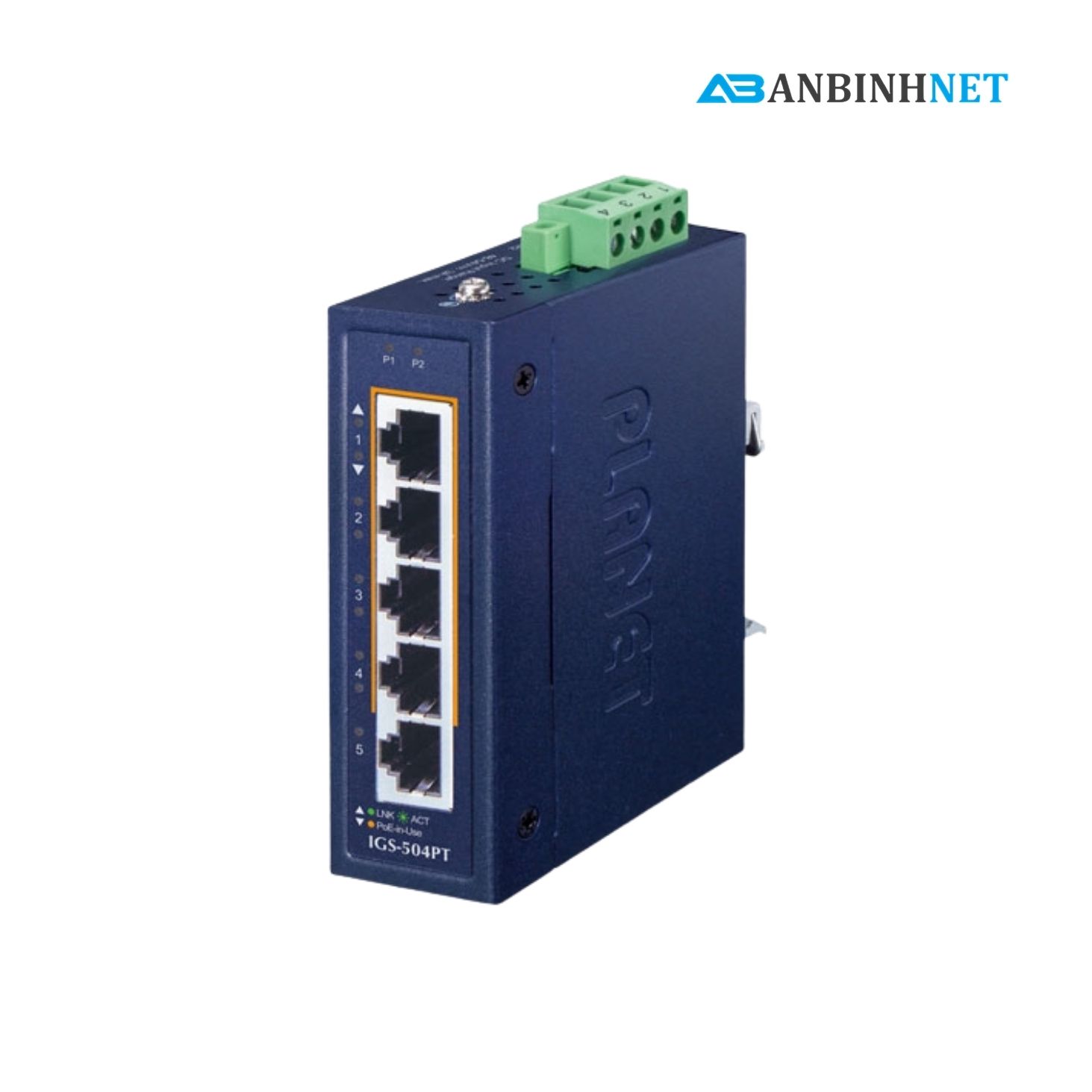

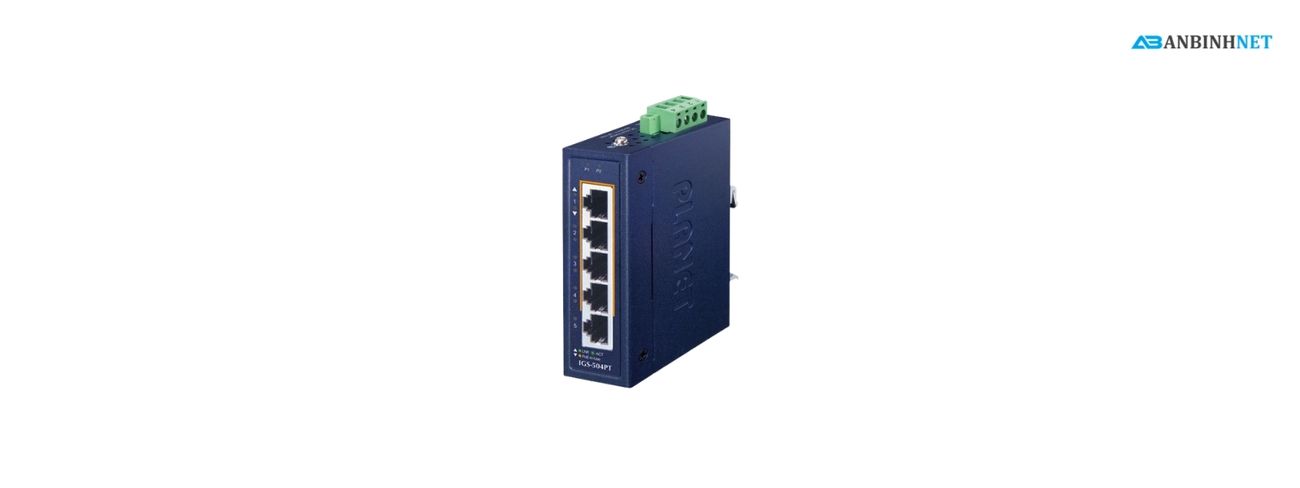

IGS-504PT Switch Công Nghiệp Planet 4x 1G PoE+, 1x 1G RJ45 Uplink

TỔNG QUAN VỀ SWITCH PLANET IGS-504PT

Switch công nghiệp Planet IGS-504PT thuộc nhóm thiết bị Gigabit PoE+ được phát triển cho các hệ thống Ethernet công nghiệp cần đồng thời truyền dữ liệu tốc độ cao và cấp nguồn tập trung cho thiết bị đầu cuối. Thiết bị tích hợp 5 cổng 10/100/1000BASE-T RJ45, trong đó 4 cổng hỗ trợ IEEE 802.3at PoE+ và 1 cổng uplink Gigabit độc lập phục vụ kết nối về lớp phân phối hoặc thiết bị ghi nhận dữ liệu tập trung. Kích thước thân máy 30 x 70 x 104 mm cho phép lắp đặt thuận lợi trong tủ điều khiển, tủ giám sát ngoài hiện trường và các vị trí có mật độ thiết bị cao. Vỏ kim loại chuẩn IP30 cùng dải nhiệt độ hoạt động từ -40 đến 75 độ C giúp switch công nghiệp Planet IGS-504PT đáp ứng tốt các yêu cầu vận hành liên tục trong môi trường nhà máy, giao thông thông minh, giám sát công nghiệp và các hệ thống hạ tầng kỹ thuật cần độ ổn định cao.

Ở góc độ kiến trúc truyền dẫn, switch công nghiệp Planet IGS-504PT được xây dựng để đảm nhiệm vai trò truy nhập công nghiệp với khả năng chuyển tiếp dữ liệu ở tốc độ wire-speed. Thiết bị sử dụng cơ chế Store-and-Forward nhằm kiểm tra tính toàn vẹn của khung Ethernet trước khi chuyển tiếp, nhờ đó hạn chế lỗi gói tin trong môi trường thường xuyên xuất hiện nhiễu điện từ, biến động điện áp hoặc tải lưu lượng thay đổi theo thời gian thực. Switching fabric đạt 10Gbps, throughput đạt 7.4Mpps tại gói tin 64 byte, bảng địa chỉ MAC 2K entries và hỗ trợ jumbo frame 9K. Tập hợp thông số này cho phép switch công nghiệp Planet IGS-504PT duy trì khả năng xử lý lưu lượng đồng thời từ camera IP, access point công nghiệp, gateway truyền thông hoặc các thiết bị biên yêu cầu băng thông Gigabit liên tục.

Khả năng cấp nguồn PoE là một trong những thành phần kỹ thuật quan trọng của switch công nghiệp Planet IGS-504PT. Thiết bị hỗ trợ tổng ngân sách PoE 120W, công suất tối đa 30W trên mỗi cổng và tương thích với chuẩn IEEE 802.3at cũng như IEEE 802.3af. Hệ thống nguồn kép 48~54V DC với cơ chế dự phòng phần cứng cho phép duy trì hoạt động khi một nhánh nguồn gặp sự cố, qua đó giảm nguy cơ gián đoạn dịch vụ tại các hệ thống giám sát, tự động hóa hoặc mạng điều khiển công nghiệp. Không chỉ dừng ở thông số cổng và nguồn, switch công nghiệp Planet IGS-504PT còn được thiết kế để thích ứng với yêu cầu vận hành thực tế gồm khả năng chống phóng tĩnh điện Ethernet 6KV, chống xung điện đột biến và hỗ trợ lắp DIN-rail, wall-mount hoặc side wall-mount, tạo ra mức độ linh hoạt cao trong quá trình triển khai hạ tầng mạng công nghiệp.

ĐÁNH GIÁ HIỆU NĂNG CỦA IGS-504PT

Khi đánh giá switch công nghiệp Planet IGS-504PT trong môi trường vận hành thực tế, hiệu năng không chỉ được xác định bởi tốc độ chuyển mạch hay số lượng cổng kết nối mà còn nằm ở khả năng duy trì độ ổn định truyền dẫn, phân phối nguồn PoE liên tục, thích ứng với tải mạng kéo dài và khả năng chống chịu trước tác động vật lý cũng như điện học. Với thiết kế dành riêng cho hạ tầng công nghiệp, IGS-504PT cho thấy mức hoàn thiện kỹ thuật khá rõ ràng ở cả lớp truy nhập dữ liệu lẫn lớp cấp nguồn cho thiết bị đầu cuối.

• Kiến Trúc Chuyển Mạch Và Khả Năng Xử Lý Gói Tin: IGS-504PT vận hành theo cơ chế Store-and-Forward. Toàn bộ khung Ethernet sẽ được tiếp nhận, kiểm tra CRC rồi mới thực hiện chuyển tiếp tới cổng đích. Cách xử lý này đặc biệt hữu ích trong môi trường công nghiệp có hiện tượng nhiễu điện từ hoặc xung điện tức thời, nơi lỗi bit có thể xuất hiện trong quá trình truyền dẫn. Với switching fabric 10Gbps và throughput 7.4Mpps, switch công nghiệp Planet IGS-504PT duy trì tốc độ xử lý wire-speed ở toàn bộ các cổng Gigabit, nhờ đó giảm nguy cơ nghẽn cổ chai tại lớp truy nhập khi đồng thời tồn tại nhiều luồng dữ liệu video, dữ liệu cảm biến hoặc lưu lượng truyền thông điều khiển.
• Cấu Hình Cổng Và Phân Tách Vai Trò Kết Nối: Thiết bị trang bị 5 cổng 10/100/1000BASE-T RJ45 auto-MDI/MDI-X. Bốn cổng đầu được tích hợp chức năng 802.3at PoE+ injector dành cho thiết bị đầu cuối, cổng thứ năm đóng vai trò uplink. Kiểu bố trí phần cứng này mang lại lợi thế rõ ràng trong triển khai thực tế bởi lưu lượng từ các thiết bị truy nhập được gom về một đường uplink riêng thay vì chia sẻ cùng nhóm cổng cấp nguồn. Khi kết nối với NVR, core switch hoặc máy chủ giám sát, switch công nghiệp Planet IGS-504PT giữ được luồng dữ liệu tập trung ổn định hơn, đồng thời giúp việc kiểm soát sơ đồ đấu nối trở nên trực quan hơn trong tủ điều khiển.
• Khả Năng Phân Phối Công Suất PoE Và Tính Ổn Định Nguồn Cấp: Tổng công suất PoE đạt 120W cho phép cấp nguồn đồng thời cho bốn thiết bị IEEE 802.3af/at. Mỗi cổng hỗ trợ tối đa 30W, phù hợp với camera IP hồng ngoại, access point công nghiệp, điện thoại IP hoặc bộ chuyển đổi giao thức Ethernet công nghiệp. Tính năng auto-detect powered device cho phép switch công nghiệp Planet IGS-504PT tự động nhận diện mức tiêu thụ của thiết bị đầu cuối trước khi cấp nguồn. Cơ chế bảo vệ mạch giữa các cổng giúp hạn chế hiện tượng sụt áp lan truyền hoặc nhiễu nguồn chéo khi một cổng phát sinh lỗi điện. Trong các hệ thống giám sát hoạt động 24/7, chi tiết kỹ thuật này tác động trực tiếp tới độ ổn định vận hành lâu dài.
• Hiệu Quả Của Hệ Thống Nguồn Kép Trong Vận Hành Liên Tục: IGS-504PT sử dụng đầu vào nguồn 48~54V DC, 3A tối đa, kết nối qua terminal block 4 pin. Pin 1 và 2 dành cho Power 1, pin 3 và 4 dành cho Power 2. Khi một nguồn đầu vào mất điện hoặc suy hao bất thường, nhánh nguồn còn lại tiếp tục duy trì hoạt động cho switch công nghiệp Planet IGS-504PT. Cơ chế failover phần cứng có ý nghĩa lớn trong môi trường công nghiệp nơi thời gian mất kết nối dù chỉ vài giây cũng có thể ảnh hưởng tới giám sát hình ảnh, truyền thông dữ liệu hiện trường hoặc chuỗi ghi nhận tín hiệu tự động hóa.
• Khả Năng Duy Trì Hiệu Suất Khi Tải Lưu Lượng Kéo Dài: Thiết bị hỗ trợ bảng địa chỉ MAC 2K entries, jumbo frame 9K và IEEE 802.3x flow control. Các thành phần này cho phép switch công nghiệp Planet IGS-504PT xử lý tốt môi trường có nhiều thiết bị truy nhập hoạt động đồng thời. Trong hệ thống camera IP độ phân giải cao, lưu lượng video thường hình thành chuỗi gói dữ liệu lớn và liên tục. Việc hỗ trợ jumbo frame giúp giảm overhead xử lý, trong khi flow control giúp hạn chế hiện tượng tràn bộ đệm tại các cổng tiếp nhận dữ liệu tốc độ cao. Kết quả là độ ổn định đường truyền được duy trì tốt hơn khi vận hành dài hạn.
• Khả Năng Chống Nhiễu Điện Và Ổn Định Phần Cứng: Switch công nghiệp Planet IGS-504PT hỗ trợ bảo vệ Ethernet ESD 6KV, chống phóng điện tiếp xúc ±6KV DC và chống phóng điện không khí ±8KV DC. Các thông số này cho thấy thiết bị được tối ưu cho môi trường có mật độ thiết bị điện công suất lớn, động cơ, biến tần hoặc khu vực có khả năng phát sinh nhiễu điện cao. Trong thực tế vận hành, khả năng bảo vệ phần cứng không chỉ giúp giảm nguy cơ hỏng cổng mạng mà còn góp phần giữ ổn định luồng truyền dẫn trong thời gian dài.
• Tối Ưu Không Gian Lắp Đặt Và Hiệu Quả Tản Nhiệt: Kích thước 30 x 70 x 104 mm giúp thiết bị phù hợp với các tủ điện có diện tích hạn chế. Vỏ kim loại IP30 kết hợp thiết kế không quạt giúp switch công nghiệp Planet IGS-504PT vận hành êm, hạn chế bụi bẩn xâm nhập qua cơ cấu làm mát chủ động và giảm nguy cơ hao mòn cơ học trong môi trường rung động. Với dải nhiệt độ hoạt động từ -40 đến 75 độ C, thiết bị có thể duy trì trạng thái làm việc ổn định trong các tủ điều khiển đặt tại hiện trường hoặc khu vực không có điều hòa nhiệt độ.

ĐẶC ĐIỂM NỔI BẬT CỦA IGS-504PT

Switch công nghiệp Planet IGS-504PT được phát triển cho nhóm hệ thống Ethernet công nghiệp yêu cầu đồng thời ba yếu tố quan trọng gồm truyền dẫn Gigabit ổn định, cấp nguồn PoE tập trung và khả năng vận hành lâu dài trong môi trường có tác động vật lý cũng như điện học phức tạp. Khi xem xét ở góc độ lựa chọn thiết bị cho hạ tầng giám sát, tự động hóa hoặc truyền thông hiện trường, giá trị của IGS-504PT không chỉ nằm ở thông số phần cứng mà còn nằm ở cách các thành phần kỹ thuật được tích hợp để đáp ứng yêu cầu khai thác liên tục trong thực tế. Thiết bị thể hiện rõ ưu thế ở khả năng cấp nguồn trực tiếp cho thiết bị đầu cuối, tối ưu hóa không gian tủ điều khiển, tăng độ tin cậy cho hệ thống nguồn và duy trì độ ổn định truyền dẫn khi tải mạng hoạt động liên tục trong thời gian dài.

Thiết Kế Cổng Phù Hợp Cho Mạng Truy Cập Công Nghiệp

Planet IGS-504PT được trang bị 5 cổng 10/100/1000BASE-T RJ45, trong đó bốn cổng đầu đảm nhiệm vai trò PoE+ và cổng thứ năm dành cho uplink. Cách phân tách phần cứng theo hướng chuyên biệt giúp thiết bị phù hợp với mô hình truy nhập công nghiệp, nơi nhiều endpoint tập trung về một nhánh truyền dẫn chính. Trong triển khai thực tế, bốn camera IP, access point công nghiệp hoặc các thiết bị đầu cuối PoE có thể kết nối trực tiếp vào bốn cổng truy nhập, trong khi cổng uplink duy trì nhiệm vụ chuyển dữ liệu về switch phân phối hoặc hệ thống ghi nhận tập trung. Cấu trúc này tạo ra luồng lưu lượng rõ ràng, giảm áp lực chia sẻ băng thông tại lớp truy nhập và hỗ trợ quá trình quản lý cáp cũng như bố trí sơ đồ kết nối trong tủ điều khiển.

Khả Năng Mở Rộng Khoảng Cách Cấp Nguồn Qua PoE Extender

Một ưu điểm kỹ thuật quan trọng của switch công nghiệp Planet IGS-504PT nằm ở khả năng mở rộng khoảng cách cấp nguồn và truyền dẫn khi kết hợp với Planet PoE Extender. Trong hạ tầng Ethernet tiêu chuẩn, khoảng cách giữa switch và thiết bị đầu cuối thường giới hạn ở 100 mét. Khi ứng dụng PoE Extender, IGS-504PT có thể cấp nguồn cho thiết bị đầu cuối ở vị trí xa hơn mức thông thường. Việc ghép nối nối tiếp nhiều bộ mở rộng giúp kéo dài đáng kể phạm vi triển khai cho camera giám sát, thiết bị truyền thông ngoài hiện trường hoặc access point công nghiệp. Đặc điểm này đặc biệt hữu ích trong nhà máy diện tích lớn, khu bãi xe, tuyến giao thông hoặc các vị trí mà việc kéo nguồn cục bộ gặp nhiều hạn chế kỹ thuật.

Hệ Thống Nguồn Kép Tăng Độ Tin Cậy Cho Hạ Tầng Vận Hành Liên Tục

Planet IGS-504PT hỗ trợ hai ngõ cấp nguồn 48~54V DC thông qua terminal block 4 pin. Thiết kế dual power input giúp thiết bị duy trì trạng thái hoạt động ngay cả khi một nhánh nguồn gặp lỗi hoặc mất điện tức thời. Ở các hệ thống giám sát công nghiệp, tủ điều khiển tự động hóa hoặc các điểm kết nối ngoài hiện trường, khả năng duy trì liên tục của switch có vai trò rất lớn đối với tính toàn vẹn của lưu lượng dữ liệu. Cơ chế chuyển đổi nguồn tự động ở cấp phần cứng giúp tránh gián đoạn truyền dẫn, đồng thời làm giảm rủi ro mất kết nối với các thiết bị đang được cấp nguồn PoE ở phía đầu cuối.

Kết Cấu Cơ Khí Công Nghiệp Cho Điều Kiện Khắc Nghiệt

Thiết bị sử dụng vỏ kim loại chuẩn IP30 với thiết kế tản nhiệt thụ động không dùng quạt. Cấu trúc này mang lại hai lợi ích quan trọng. Thứ nhất là hạn chế bụi và tạp chất xâm nhập vào linh kiện điện tử thông qua khe hút gió cơ học. Thứ hai là giảm các thành phần chuyển động cơ học vốn có thể gây hao mòn khi hoạt động lâu dài. Dải nhiệt độ vận hành từ -40 đến 75 độ C cho phép switch công nghiệp Planet IGS-504PT hoạt động ổn định trong tủ giao thông, nhà xưởng, tủ điều khiển ngoài trời hoặc khu vực không có điều hòa nhiệt độ. Trong môi trường công nghiệp, đây là yếu tố có tác động trực tiếp tới độ bền và tuổi thọ thiết bị.

Cơ Chế Bảo Vệ Điện Giúp Giảm Rủi Ro Sự Cố Cổng Mạng

Planet IGS-504PT hỗ trợ bảo vệ Ethernet ESD 6KV, chống phóng điện tiếp xúc ±6KV DC và chống phóng điện không khí ±8KV DC. Các thông số này cho thấy thiết bị được tối ưu cho môi trường có khả năng xuất hiện xung điện, dao động điện áp hoặc nhiễu điện từ từ động cơ, relay và biến tần công suất lớn. Trong khai thác thực tế, khả năng bảo vệ ở lớp vật lý giúp hạn chế nguy cơ hỏng cổng, giảm tỷ lệ lỗi truyền dẫn và giữ cho lưu lượng dữ liệu duy trì ổn định trong thời gian dài.

IGS-504PT DATASHEET

Khi cần xác minh thông số kỹ thuật để thiết kế hệ thống, kiểm tra khả năng tương thích thiết bị đầu cuối hoặc xây dựng phương án nguồn cấp cho hạ tầng công nghiệp, IGS-504PT datasheet là tài liệu tham chiếu quan trọng. Các thông số dưới đây được tổng hợp trực tiếp từ tài liệu kỹ thuật của Planet, tập trung vào phần cứng, khả năng chuyển mạch, PoE và điều kiện vận hành của switch công nghiệp Planet IGS-504PT.

IGS-504PT SỬ DỤNG TRONG MÔI TRƯỜNG NÀO?

Khi đưa vào vận hành thực tế, giá trị khai thác của IGS-504PT được thể hiện rõ khi là 1 thiết bị Industrial switch Planet với khả năng duy trì truyền dẫn ổn định trong môi trường có cường độ hoạt động cao, nguồn điện biến động và điều kiện lắp đặt giới hạn về không gian. Không chỉ đảm nhiệm vai trò kết nối các thiết bị Ethernet đầu cuối, switch công nghiệp này còn thực hiện đồng thời chức năng cấp nguồn PoE tập trung, bảo vệ lớp vật lý và duy trì trạng thái hoạt động liên tục trong điều kiện môi trường công nghiệp đặc thù. Xét trên góc độ khai thác thực tế, Planet IGS-504PT phù hợp với những hệ thống yêu cầu độ ổn định dài hạn, mật độ thiết bị truy nhập tập trung và nhu cầu truyền dữ liệu liên tục theo thời gian thực.

• Nhà Máy Sản Xuất Và Dây Chuyền Tự Động Hóa: Trong các khu vực sản xuất, switch công nghiệp Planet IGS-504PT thường được lắp trong tủ điều khiển hiện trường để kết nối camera giám sát, bộ chuyển đổi giao thức, gateway truyền thông hoặc access point công nghiệp. Môi trường nhà máy thường xuất hiện biến tần, động cơ công suất lớn, relay điều khiển và các thiết bị đóng cắt điện. Những thành phần này có thể tạo ra nhiễu điện từ ảnh hưởng trực tiếp tới lớp vật lý Ethernet. Nhờ cơ chế chống ESD, thiết kế vỏ kim loại IP30 và cấu trúc tản nhiệt thụ động không dùng quạt, switch công nghiệp Planet IGS-504PT duy trì độ ổn định kết nối tốt hơn trong điều kiện vận hành liên tục nhiều giờ. Dải nhiệt độ hoạt động từ -40 đến 75 độ C cũng giúp thiết bị phù hợp với khu vực nhà xưởng không có điều hòa nhiệt độ hoặc khu vực có dao động nhiệt lớn giữa các ca sản xuất.
• Hệ Thống Camera Giám Sát Công Nghiệp Và NVR: Một trong những môi trường khai thác phù hợp của Planet IGS-504PT là hệ thống giám sát hình ảnh. Bốn cổng PoE+ cho phép cấp nguồn trực tiếp cho bốn camera IP mà không cần triển khai nguồn rời tại từng vị trí lắp đặt. Khi camera hoạt động liên tục 24/7, lưu lượng video thường hình thành chuỗi gói dữ liệu lớn và liên tục về thiết bị ghi hình. Với cổng uplink Gigabit độc lập, switch công nghiệp Planet IGS-504PT cho phép gom lưu lượng về NVR hoặc monitoring center mà không làm ảnh hưởng tới bốn cổng truy nhập phía dưới. Việc phân tách cổng theo hướng truy nhập và đường lên giúp hệ thống giám sát giữ được tính ổn định băng thông, đồng thời thuận lợi hơn cho việc quản lý cáp và bảo trì thiết bị tại hiện trường.
• Tủ Giao Thông, Tủ Điều Khiển Ngoài Trời Và Hạ Tầng Đô Thị: Hệ thống giao thông thông minh, tủ tín hiệu, camera giao thông hoặc tủ kỹ thuật ven đường thường có yêu cầu cao về khả năng vận hành ổn định trong điều kiện nhiệt độ môi trường biến động mạnh. Nhiều vị trí không có điều kiện làm mát chủ động và không gian lắp đặt thường bị giới hạn nghiêm ngặt. Kích thước 30 x 70 x 104 mm cho phép switch công nghiệp Planet IGS-504PT bố trí thuận lợi trong các khoang tủ hẹp, đồng thời hỗ trợ lắp DIN-rail hoặc wall-mount phù hợp với các chuẩn tủ kỹ thuật phổ biến. Việc không sử dụng quạt cơ khí cũng giúp giảm nguy cơ tích bụi, hạn chế hao mòn cơ học và duy trì tuổi thọ vận hành tốt hơn trong môi trường ngoài hiện trường.
• Mạng Không Dây Công Nghiệp Và Hệ Thống Kết Nối Khu Vực Rộng: Trong kho vận, khu bãi tập kết, xưởng lắp ráp hoặc các khu vực sản xuất mở, switch công nghiệp Planet IGS-504PT có thể cấp nguồn cho access point PoE công suất cao nhằm phục vụ roaming không dây, truy cập thiết bị cầm tay, kiểm kê dữ liệu và giám sát di động. Khi lưu lượng truy cập không dây tăng theo thời gian thực, băng thông Gigabit tại toàn bộ các cổng giúp giảm nguy cơ nghẽn cục bộ ở lớp truy nhập. Với hệ thống yêu cầu điểm kết nối đặt xa hơn phạm vi Ethernet thông thường, Planet IGS-504PT còn hỗ trợ mở rộng khoảng cách thông qua PoE Extender, cho phép cấp nguồn và truyền dữ liệu tới thiết bị đầu cuối ở vị trí xa mà không phải bố trí nguồn cấp cục bộ. Đây là đặc điểm mang lại hiệu quả rõ rệt tại các khu vực hạ tầng phân tán hoặc hành lang truyền dẫn kéo dài.
• Môi Trường Cần Hoạt Động Không Gián Đoạn: Tại các hệ thống điều khiển công nghiệp, giám sát an ninh hoặc hạ tầng truyền thông hiện trường, thời gian mất kết nối dù ngắn vẫn có thể gây ảnh hưởng tới quá trình thu thập dữ liệu hoặc giám sát liên tục. Hệ thống dual power input 48~54V DC của switch công nghiệp Planet IGS-504PT cho phép duy trì trạng thái hoạt động khi một nhánh nguồn gặp sự cố. Cơ chế failover ở cấp phần cứng giúp thiết bị tiếp tục truyền dữ liệu và cấp nguồn PoE cho thiết bị đầu cuối mà không yêu cầu thao tác can thiệp tức thời từ kỹ thuật vận hành. Đối với những môi trường khai thác liên tục nhiều ca hoặc yêu cầu tính sẵn sàng cao, đây là yếu tố có giá trị vận hành thực tế rất rõ ràng.

ĐỊA CHỈ PHÂN PHỐI IGS-504PT CHÍNH HÃNG

ANBINHNET là đơn vị phân phối thiết bị mạng Planet tại Việt Nam, cung cấp switch công nghiệp Planet IGS-504PT chính hãng cho các hệ thống giám sát, tự động hóa và hạ tầng truyền thông công nghiệp. Sản phẩm được cung cấp đầy đủ chứng từ CO, CQ, nguồn gốc rõ ràng và hỗ trợ kiểm tra model trước khi triển khai.

Ngoài hoạt động cung cấp thiết bị, ANBINHNET còn hỗ trợ tư vấn kỹ thuật, lựa chọn cấu hình phù hợp với nhu cầu vận hành thực tế, đồng thời cung cấp chính sách bảo hành và hỗ trợ sau bán hàng. Đây là yếu tố giúp khách hàng thuận lợi hơn trong quá trình lắp đặt, vận hành và mở rộng hệ thống sau này.

ANBINHNET™ – Phân Phối Planet IGS-504PT Chính Hãng

• VP Hà Nội: 59 Võ Chí Công, Phường Nghĩa Đô, Quận Cầu Giấy, TP. Hà Nội
• VP TP. HCM: 736/182 Lê Đức Thọ, Phường 15, Quận Gò Vấp, TP. Hồ Chí Minh
• Tel: (024) 32 063 036
• Hotline/Zalo: 0967.40.70.80
• Hotline/Zalo: 0888.40.70.80
• Hotline/Zalo: 098.234.5005
• Email: info@anbinhnet.com.vn

TỔNG HỢP CÂU HỎI THƯỜNG GẶP VỀ IGS-504PT
