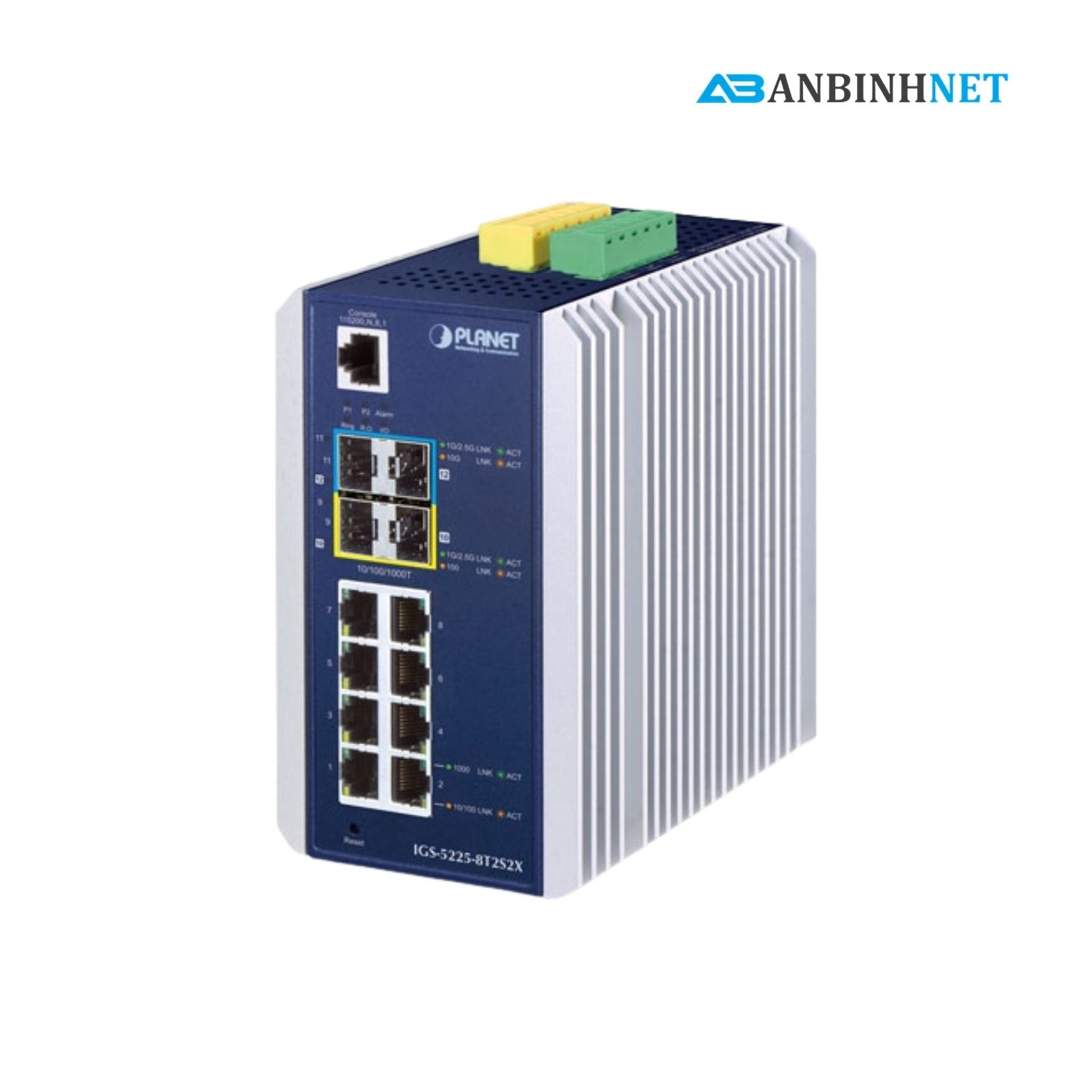

KHÁM PHÁ VỀ SWITCH CÔNG NGHIỆP PLANET IGS-5225-8T2S2X

Switch công nghiệp Planet IGS-5225-8T2S2X thuộc phân khúc thiết bị chuyển mạch Layer 3 quản lý, được thiết kế chuyên biệt cho hệ thống Ethernet công nghiệp yêu cầu độ ổn định cao và khả năng vận hành liên tục trong điều kiện môi trường khắc nghiệt. Thiết bị tích hợp 8 cổng đồng Gigabit RJ45, 2 khe SFP hỗ trợ tốc độ 1G/2.5G và 2 khe SFP+ uplink 10G, cho phép triển khai linh hoạt giữa các lớp truy cập và hệ thống truyền dẫn tốc độ cao. Vỏ kim loại chuẩn IP30 kết hợp khả năng lắp DIN-rail hoặc treo tường giúp tối ưu không gian tủ điện, đồng thời đảm bảo độ bền cơ học trong môi trường rung động hoặc nhiệt độ biến thiên mạnh.
Hiệu suất xử lý của thiết bị được xây dựng dựa trên kiến trúc chuyển mạch non-blocking với băng thông switching fabric đạt 66Gbps và throughput lên đến 49.1Mpps đối với gói tin 64 byte . Khả năng uplink 10Gbps thông qua hai cổng SFP+ cho phép truyền tải lưu lượng lớn lên hệ thống backbone hoặc máy chủ trung tâm mà không xảy ra nghẽn cổ chai. Việc hỗ trợ định tuyến Layer 3 với IPv4 và IPv6, bao gồm static routing, RIP và OSPF, giúp thiết bị đảm nhiệm vai trò phân phối lưu lượng giữa các VLAN với độ trễ thấp và khả năng kiểm soát lưu lượng chặt chẽ trong hệ thống mạng doanh nghiệp và công nghiệp.
Khả năng hoạt động trong dải nhiệt độ rộng từ -40 đến 75 độ C cho phép thiết bị duy trì hiệu suất ổn định trong môi trường nhà máy, trạm viễn thông hoặc hệ thống ngoài trời . Hệ thống nguồn kép 9~48V DC kết hợp đầu vào AC 24V đảm bảo tính liên tục khi xảy ra sự cố nguồn. Ngoài ra, việc tích hợp Digital Input và Digital Output hỗ trợ giám sát trạng thái thiết bị ngoại vi và gửi cảnh báo theo thời gian thực, giúp tăng khả năng kiểm soát vận hành và giảm thời gian xử lý sự cố trong các hệ thống yêu cầu độ tin cậy cao.

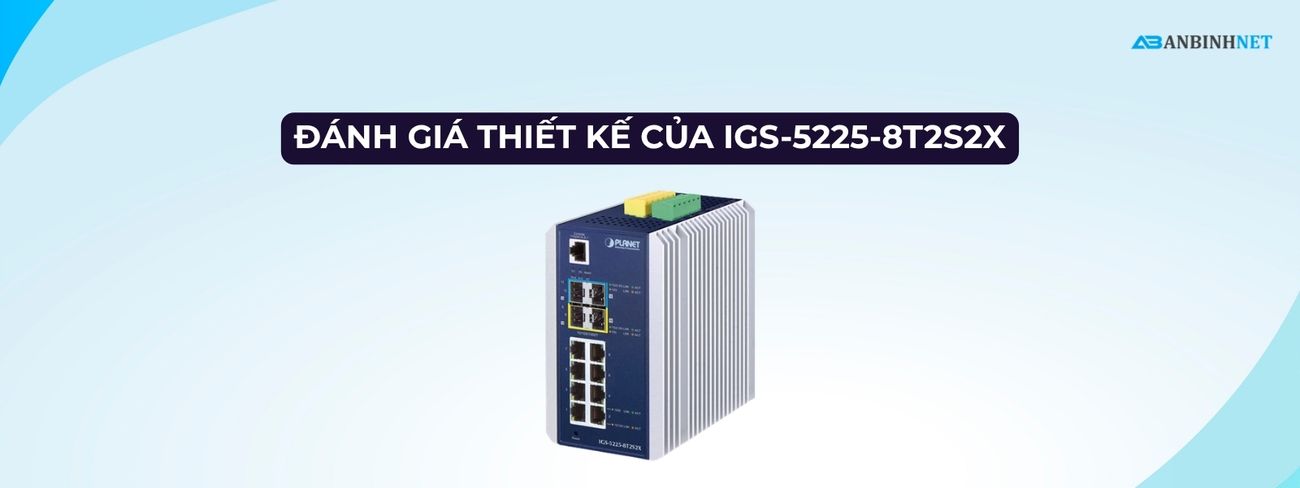

ĐÁNH GIÁ THIẾT KẾ CỦA IGS-5225-8T2S2X

Thiết kế của switch công nghiệp Planet IGS-5225-8T2S2X không chỉ dừng ở hình thức phần cứng mà thể hiện rõ định hướng dành cho môi trường công nghiệp yêu cầu vận hành liên tục, chịu tải cao và dễ dàng tích hợp vào hệ thống điều khiển. Toàn bộ bố cục cổng, nguồn, giao diện điều khiển và khối bảo vệ điện đều được triển khai theo logic phục vụ vận hành thực tế, giúp kỹ thuật viên thao tác nhanh, giảm thời gian xử lý khi phát sinh lỗi.
Cổng kết nối Ethernet: 8 cổng 10/100/1000BASE-T RJ45 hỗ trợ auto-negotiation, tự động nhận diện tốc độ và chế độ duplex, tích hợp cơ chế flow control IEEE 802.3x giúp giảm packet loss khi lưu lượng tăng cao, đồng thời hỗ trợ auto MDI/MDI-X loại bỏ nhu cầu sử dụng cáp chéo trong triển khai thực tế
Khe cắm quang SFP: 2 khe mini-GBIC hỗ trợ 100/1000/2500BASE-X cho phép linh hoạt lựa chọn module quang theo khoảng cách từ vài trăm mét đến hàng chục km, đáp ứng đa dạng yêu cầu truyền dẫn trong nhà máy, khu công nghiệp hoặc hệ thống phân tán
Cổng uplink tốc độ cao: 2 khe SFP+ hỗ trợ 10GBASE-SR/LR, tương thích ngược với module 1G và 2.5G, cho phép kết nối trực tiếp lên core switch hoặc server mà không cần thiết bị trung gian, giảm độ trễ và tăng hiệu quả truyền tải dữ liệu
Giao diện console: 1 cổng RJ45 RS232 với thông số 115200, 8, N, 1 phục vụ truy cập CLI trong quá trình cấu hình ban đầu, xử lý sự cố hoặc khi hệ thống mạng gặp lỗi không thể truy cập từ xa
Khối nguồn công nghiệp: terminal block 6 chân tách biệt Power 1 và Power 2, hỗ trợ nguồn DC 9~48V với cơ chế bảo vệ đảo cực, đồng thời chấp nhận nguồn AC 24V, đảm bảo thiết bị vẫn duy trì hoạt động khi một nguồn gặp sự cố, phù hợp môi trường yêu cầu uptime cao
Relay cảnh báo: tích hợp 1 relay output với khả năng chịu tải 1A tại 24V DC, cho phép kết nối với hệ thống cảnh báo ngoài để phát tín hiệu khi xảy ra lỗi nguồn hoặc trạng thái bất thường
Digital Input: 2 DI hỗ trợ dải điện áp từ -24V đến 24V, cho phép nhận tín hiệu từ cảm biến như cửa, nhiệt độ, trạng thái thiết bị, từ đó ghi nhận và xử lý sự kiện trong hệ thống giám sát
Digital Output: 2 DO dạng open collector 24V DC, dòng tối đa 100mA, dùng để kích hoạt cảnh báo hoặc điều khiển thiết bị ngoại vi khi có sự kiện như link down hoặc mất nguồn
Bộ nhớ hệ thống: SDRAM 512MB và Flash 64MB, đủ để xử lý các bảng định tuyến Layer 3, bảng MAC lên đến 32K entries và lưu trữ firmware kép, đảm bảo hoạt động ổn định ngay cả khi cấu hình phức tạp
Thiết kế vỏ: vỏ nhôm chuẩn IP30 giúp tản nhiệt thụ động hiệu quả mà không cần quạt, giảm nguy cơ hỏng hóc cơ học, đồng thời tăng tuổi thọ thiết bị khi hoạt động trong môi trường bụi hoặc rung động
Kích thước và lắp đặt: kích thước khoảng 76.8 x 107 x 152 mm, hỗ trợ DIN-rail và wall-mount giúp dễ dàng lắp đặt trong tủ điện công nghiệp hoặc khu vực hạn chế không gian
Khả năng chống nhiễu: hỗ trợ ESD 6KV DC và EFT 6KV DC, giúp thiết bị chống lại các xung điện đột biến thường gặp trong môi trường công nghiệp nặng
Hệ thống LED trạng thái: hiển thị đầy đủ Power 1, Power 2, Alarm, Ring, I/O và trạng thái từng cổng RJ45, SFP, SFP+, giúp kỹ thuật viên xác định nhanh lỗi như mất link, lỗi nguồn hoặc sự cố vòng mạng
Kiến trúc chuyển mạch: sử dụng Store-and-Forward kết hợp cơ chế lọc lỗi CRC và runt packet, giúp loại bỏ gói tin lỗi trước khi chuyển tiếp, đảm bảo độ ổn định cho toàn hệ thống
Tổng thể thiết kế của thiết bị thể hiện rõ sự tối ưu cho vận hành công nghiệp, từ cách bố trí cổng, thiết kế nguồn dự phòng, tích hợp I/O đến các cơ chế bảo vệ điện và hiển thị trạng thái, tất cả đều hướng đến mục tiêu giảm thiểu downtime và tăng khả năng kiểm soát hệ thống trong điều kiện vận hành thực tế phức tạp.
ƯU ĐIỂM NỔI BẬT CỦA IGS-5225-8T2S2X
IGS-5225-8T2S2X là dòng switch Industrial Planet thể hiện rõ giá trị khi được lựa chọn cho các hệ thống yêu cầu xử lý lưu lượng lớn, duy trì hoạt động liên tục và kiểm soát truy cập chặt chẽ. Các đặc điểm nổi bật không chỉ dừng ở thông số mà còn nằm ở cách thiết bị vận hành ổn định trong môi trường thực tế, đặc biệt với các hệ thống có yêu cầu cao về độ tin cậy và khả năng mở rộng.
Hiệu Năng Uplink 10G Ổn Định
Hai cổng SFP+ 10GBASE-SR/LR cho phép truyền tải dữ liệu trực tiếp lên hệ thống core hoặc máy chủ với tốc độ cao, loại bỏ hiện tượng nghẽn băng thông tại lớp truy cập. Kiến trúc switching fabric đạt 66Gbps giúp thiết bị xử lý đồng thời nhiều luồng dữ liệu mà không xảy ra blocking, phù hợp với hệ thống camera IP, SCADA hoặc trung tâm điều khiển cần truyền tải dữ liệu liên tục với độ trễ thấp.
Hỗ Trợ Định Tuyến Layer 3 Toàn Diện
Thiết bị tích hợp định tuyến IPv4 và IPv6 với static routing, RIPv1/v2, OSPFv2 và OSPFv3, cho phép phân phối lưu lượng giữa các VLAN một cách hiệu quả. Cơ chế định tuyến nội bộ giúp giảm tải cho thiết bị core, đồng thời cải thiện tốc độ phản hồi trong hệ thống mạng có nhiều phân đoạn, đặc biệt trong môi trường sản xuất hoặc hạ tầng viễn thông.
Khả Năng Chịu Nhiệt Và Vận Hành Liên Tục
Dải nhiệt độ hoạt động từ -40 đến 75 độ C đảm bảo thiết bị duy trì trạng thái ổn định trong môi trường khắc nghiệt như nhà máy, trạm ngoài trời hoặc khu vực có biến động nhiệt lớn. Thiết kế không quạt kết hợp vỏ nhôm giúp giảm thiểu lỗi cơ học, đồng thời hạn chế bụi xâm nhập vào bên trong thiết bị.
Công Nghệ Ring Dự Phòng Phục Hồi Nhanh
Hỗ trợ ERPS theo chuẩn ITU-T G.8032 kết hợp MSTP giúp thiết bị phục hồi kết nối trong thời gian dưới 10ms khi xảy ra sự cố đứt mạng. Khả năng này đặc biệt quan trọng trong hệ thống yêu cầu tính liên tục cao, nơi việc gián đoạn truyền thông có thể gây ảnh hưởng trực tiếp đến hoạt động sản xuất hoặc giám sát.
Bảo Mật Mạng Chuyên Sâu Layer 2 Đến Layer 4
Thiết bị tích hợp ACL theo IP và MAC, kết hợp xác thực 802.1X, RADIUS và TACACS+, cho phép kiểm soát truy cập chặt chẽ ở từng cổng. Các cơ chế như DHCP Snooping, Dynamic ARP Inspection và IP Source Guard giúp ngăn chặn các dạng tấn công giả mạo IP hoặc xâm nhập trái phép vào hệ thống mạng nội bộ.
Tích Hợp Digital I/O Cho Hệ Thống Công Nghiệp
Hai cổng Digital Input và hai cổng Digital Output cho phép kết nối trực tiếp với cảm biến và hệ thống cảnh báo. Thiết bị có thể ghi nhận trạng thái từ môi trường bên ngoài như cửa, nhiệt độ hoặc nguồn điện, sau đó gửi cảnh báo qua SNMP hoặc email, giúp nâng cao khả năng giám sát và phản ứng sự cố theo thời gian thực.
Hỗ Trợ Giao Thức Công Nghiệp Và Đồng Bộ Thời Gian
Tích hợp Modbus TCP giúp thiết bị giao tiếp trực tiếp với hệ thống SCADA và HMI, phục vụ giám sát và điều khiển trong nhà máy. Đồng thời, IEEE 1588v2 PTP đảm bảo đồng bộ thời gian chính xác giữa các thiết bị trong mạng, điều này đặc biệt quan trọng trong hệ thống viễn thông và tự động hóa.
HIỆU NĂNG THỰC TẾ CỦA IGS-5225-8T2S2X
Hiệu năng vận hành của switch công nghiệp Planet IGS-5225-8T2S2X không chỉ thể hiện qua thông số phần cứng mà còn được kiểm chứng qua khả năng xử lý lưu lượng trong điều kiện hoạt động liên tục, nhiều điểm truy cập đồng thời và yêu cầu độ ổn định cao. Các yếu tố dưới đây làm rõ cách thiết bị duy trì trạng thái mạng ổn định và tối ưu luồng dữ liệu trong môi trường thực tế.
Hiệu Suất Chuyển Mạch Non-Blocking
Switching fabric đạt 66Gbps kết hợp throughput 49.1Mpps cho phép thiết bị xử lý gói tin ở tốc độ wire-speed ngay cả khi toàn bộ cổng hoạt động đồng thời . Cơ chế này đảm bảo không xảy ra hiện tượng nghẽn nội bộ, đặc biệt quan trọng trong hệ thống có mật độ thiết bị cao hoặc lưu lượng dữ liệu biến động liên tục theo thời gian thực.
Khả Năng Xử Lý Bảng MAC Quy Mô Lớn
Bảng địa chỉ MAC lên đến 32K entries giúp switch quản lý số lượng lớn thiết bị đầu cuối mà không phát sinh xung đột địa chỉ hoặc suy giảm hiệu suất . Trong môi trường như nhà máy hoặc hệ thống giám sát diện rộng, số lượng node lớn yêu cầu khả năng học và duy trì bảng MAC ổn định trong thời gian dài.
Băng Thông Uplink 10G Ổn Định
Hai cổng SFP+ 10G đảm bảo đường truyền uplink không trở thành điểm nghẽn khi dữ liệu được tập trung từ nhiều nhánh mạng. Khi triển khai với hệ thống camera IP độ phân giải cao hoặc server lưu trữ, khả năng truyền tải liên tục ở mức 10Gbps giúp duy trì độ trễ thấp và hạn chế mất gói trong quá trình truyền dữ liệu.
Cơ Chế QoS Ưu Tiên Lưu Lượng
Thiết bị hỗ trợ 8 hàng đợi ưu tiên với các phương thức phân loại như 802.1p CoS, DSCP và port-based QoS, cho phép phân bổ tài nguyên xử lý theo mức độ quan trọng của từng loại lưu lượng. Các luồng dữ liệu điều khiển, tín hiệu SCADA hoặc thoại IP luôn được ưu tiên xử lý trước, đảm bảo hệ thống không bị ảnh hưởng bởi lưu lượng nền.
Kiểm Soát Băng Thông Linh Hoạt
Khả năng giới hạn băng thông ingress và egress trên từng cổng với dải từ 100Kb đến hơn 3Gbps giúp kiểm soát lưu lượng chi tiết tại từng điểm truy cập . Điều này đặc biệt hữu ích khi cần phân bổ tài nguyên mạng cho từng thiết bị hoặc tránh tình trạng một node chiếm dụng toàn bộ băng thông.
Khả Năng Phục Hồi Kết Nối Nhanh
Công nghệ ERPS theo chuẩn ITU-T G.8032 cho phép thời gian phục hồi dưới 10ms khi xảy ra sự cố đứt kết nối vòng . Trong hệ thống yêu cầu truyền thông liên tục như dây chuyền sản xuất hoặc giám sát an ninh, khả năng phục hồi nhanh giúp giảm thiểu gián đoạn và duy trì trạng thái vận hành ổn định.
Xử Lý Lưu Lượng Multicast Hiệu Quả
Hỗ trợ IGMP Snooping v1/v2/v3 và MLD v1/v2 giúp tối ưu lưu lượng multicast bằng cách chỉ gửi dữ liệu đến các cổng có nhu cầu thực sự. Trong hệ thống camera hoặc truyền hình nội bộ, cơ chế này giúp giảm tải băng thông và tăng hiệu quả truyền dữ liệu.
Cơ Chế Lọc Gói Tin Và Ổn Định Dữ Liệu
Kiến trúc Store-and-Forward kết hợp kiểm tra lỗi CRC và loại bỏ gói tin runt giúp đảm bảo chỉ các gói hợp lệ mới được chuyển tiếp . Điều này giúp giảm lỗi truyền dẫn và tăng độ tin cậy cho toàn bộ hệ thống mạng.
Khả Năng Vận Hành Liên Tục Dài Hạn
Thiết kế không quạt kết hợp tản nhiệt thụ động qua vỏ nhôm giúp thiết bị duy trì hiệu suất ổn định trong thời gian dài mà không phụ thuộc vào linh kiện cơ học. Trong môi trường nhiều bụi hoặc rung động, yếu tố này giúp giảm nguy cơ hỏng hóc và duy trì độ tin cậy trong vận hành 24/7.
Tối Ưu Cho Môi Trường Công Nghiệp Tải Cao
Sự kết hợp giữa hiệu suất chuyển mạch cao, uplink 10G, cơ chế QoS và khả năng phục hồi nhanh giúp thiết bị duy trì trạng thái mạng ổn định ngay cả khi lưu lượng tăng đột biến. Khi triển khai trong hệ thống tự động hóa, viễn thông hoặc trung tâm dữ liệu phân tán, thiết bị vẫn đảm bảo xử lý chính xác và liên tục mà không xảy ra gián đoạn.
MỘT SỐ MÔI TRƯỜNG TRIỂN KHAI IGS-5225-8T2S2X
Switch công nghiệp IGS-5225-8T2S2X thể hiện rõ hiệu quả khi được đưa vào vận hành trong các hệ thống yêu cầu truyền tải dữ liệu liên tục, kiểm soát truy cập chặt chẽ và duy trì trạng thái mạng ổn định trong điều kiện môi trường phức tạp. Khả năng xử lý lưu lượng lớn, kết hợp các cơ chế bảo vệ và giám sát, giúp thiết bị thích nghi tốt với nhiều mô hình triển khai thực tế mà không phát sinh suy giảm hiệu suất.
- Nhà máy sản xuất tự động hóa: Thiết bị hoạt động ổn định khi kết nối với PLC, HMI và hệ thống SCADA thông qua giao thức Modbus TCP, cho phép truyền dữ liệu điều khiển theo thời gian thực với độ trễ thấp. Khả năng đồng bộ thời gian IEEE 1588v2 giúp các thiết bị trong dây chuyền duy trì độ chính xác cao, đặc biệt quan trọng trong các quy trình sản xuất yêu cầu đồng bộ tín hiệu giữa nhiều điểm điều khiển.
- Hệ thống giám sát an ninh quy mô lớn: Với khả năng xử lý multicast thông qua IGMP Snooping và băng thông uplink 10G, thiết bị đảm bảo truyền tải đồng thời nhiều luồng video độ phân giải cao mà không gây nghẽn mạng. Cơ chế QoS giúp ưu tiên dữ liệu quan trọng, đảm bảo hình ảnh luôn được truyền ổn định về trung tâm giám sát ngay cả khi lưu lượng tăng cao.
- Hạ tầng viễn thông và trạm ngoài trời: Dải nhiệt độ hoạt động rộng từ -40 đến 75 độ C cùng thiết kế chống nhiễu điện giúp thiết bị duy trì trạng thái ổn định trong môi trường khắc nghiệt như trạm BTS hoặc tủ thiết bị ngoài trời. Hệ thống nguồn dự phòng kép đảm bảo thiết bị vẫn hoạt động khi xảy ra sự cố nguồn điện, giảm nguy cơ gián đoạn dịch vụ.
- Trung tâm điều khiển và hệ thống phân tán: Khả năng định tuyến Layer 3 cho phép thiết bị xử lý lưu lượng giữa các VLAN trực tiếp tại lớp truy cập, giảm tải cho thiết bị core. Điều này giúp tăng tốc độ phản hồi và tối ưu luồng dữ liệu trong các hệ thống có nhiều phân đoạn mạng như trung tâm điều hành giao thông hoặc hệ thống quản lý năng lượng.
- Hệ thống truyền dẫn quang khoảng cách xa: Hai khe SFP và hai khe SFP+ hỗ trợ đa dạng module quang cho phép mở rộng kết nối từ vài trăm mét đến hàng chục kilomet. Khi triển khai trong các khu công nghiệp hoặc hệ thống phân tán địa lý, thiết bị vẫn đảm bảo tín hiệu ổn định và suy hao thấp.
- Hệ thống yêu cầu cảnh báo và giám sát trạng thái: Digital Input và Digital Output cho phép kết nối với cảm biến và hệ thống cảnh báo ngoài, hỗ trợ phát hiện sự cố như mở tủ, mất nguồn hoặc lỗi kết nối. Việc gửi cảnh báo qua SNMP hoặc email giúp đội ngũ kỹ thuật nhanh chóng phản ứng, giảm thời gian downtime.
IGS-5225-8T2S2X DATASHEET
Để khai thác đầy đủ các thông số kỹ thuật và phục vụ quá trình thiết kế hệ thống, tài liệu IGS-5225-8T2S2X datasheet cung cấp toàn bộ thông tin chi tiết về phần cứng, hiệu năng và tính năng quản lý của thiết bị, đóng vai trò tham chiếu quan trọng trong quá trình lựa chọn và triển khai.
| Thông Số Kỹ Thuật | Chi Tiết |
|---|---|
| Model | IGS-5225-8T2S2X |
| Cổng đồng | 8 x 10/100/1000BASE-T RJ45 auto-MDI/MDI-X |
| Khe SFP | 2 x 100/1000/2500BASE-X SFP |
| Khe SFP+ | 2 x 10GBASE-SR/LR SFP+ |
| Cổng console | 1 x RJ45 RS232 |
| Kiến trúc chuyển mạch | Store-and-Forward |
| Switching fabric | 66Gbps non-blocking |
| Throughput | 49.1Mpps @64 bytes |
| Bảng MAC | 32K entries |
| Bộ nhớ | SDRAM 512MB, Flash 64MB |
| Jumbo frame | 10K bytes |
| Routing | Static IPv4/IPv6, RIP, OSPF |
| VLAN | 802.1Q, tối đa 4K VLAN |
| Link aggregation | 802.3ad LACP, tối đa 6 nhóm |
| QoS | 8 hàng đợi ưu tiên |
| Multicast | IGMP v1/v2/v3, MLD v1/v2 |
| Bảo mật | ACL, 802.1X, DHCP Snooping, ARP Inspection |
| Nguồn | Dual 9~48V DC, hỗ trợ 24V AC |
| Công suất tiêu thụ | Tối đa 24.8W |
| Nhiệt độ hoạt động | -40 đến 75°C |
| Chống nhiễu | ESD 6KV, EFT 6KV |
| Kích thước | ~76.8 x 107 x 152 mm |
| Trọng lượng | ~1377g |
NHÀ PHÂN PHỐI IGS-5225-8T2S2X GIÁ TỐT
ANBINHNET là đơn vị phân phối thiết bị mạng Planet giá tốt tại Việt Nam, cung cấp switch công nghiệp Planet IGS-5225-8T2S2X với nguồn gốc rõ ràng và đầy đủ chứng từ CO, CQ. Khả năng cung ứng linh hoạt giúp đáp ứng nhanh các dự án từ quy mô nhỏ đến hệ thống lớn, đảm bảo thiết bị luôn sẵn sàng cho triển khai mà không ảnh hưởng đến tiến độ. Việc kiểm soát chất lượng đầu vào giúp sản phẩm đến tay khách hàng luôn đạt tiêu chuẩn kỹ thuật và độ tin cậy cao trong vận hành thực tế.
ANBINHNET được luôn hỗ trợ kỹ thuật đồng hành lâu dài với khách hàng, từ giai đoạn tư vấn lựa chọn thiết bị, cấu hình hệ thống đến xử lý sự cố trong quá trình vận hành. Chính sách bảo hành rõ ràng kết hợp đội ngũ kỹ thuật có kinh nghiệm giúp đảm bảo thiết bị hoạt động ổn định trong thời gian dài, đồng thời hỗ trợ tối ưu hiệu suất khi triển khai trong các hệ thống yêu cầu độ ổn định và tính liên tục cao.
