IECS-1116-DI EtherCAT Slave I/O Module Planet 16-ch

TỔNG QUAN VỀ MODULE PLANET IECS-1116-DI

Planet IECS-1116-DI là module EtherCAT Slave I/O công nghiệp chuyên dụng được phát triển cho các hệ thống tự động hóa phân tán yêu cầu khả năng thu thập tín hiệu số tốc độ cao và độ chính xác đồng bộ lớn. Sản phẩm thuộc nhóm Digital Input Module, tích hợp sẵn 16 kênh đầu vào số cách ly, cho phép tiếp nhận tín hiệu từ cảm biến, công tắc hành trình, nút nhấn điều khiển và nhiều thiết bị hiện trường khác trong nhà máy sản xuất. Thông qua giao thức EtherCAT, module thực hiện nhiệm vụ truyền dữ liệu đầu vào từ hiện trường về bộ điều khiển trung tâm theo thời gian thực, đáp ứng yêu cầu vận hành liên tục của các dây chuyền sản xuất hiện đại. Với khả năng hoạt động như một EtherCAT Slave Node trong mạng công nghiệp, IECS-1116-DI đóng vai trò quan trọng trong quá trình thu thập dữ liệu và giám sát trạng thái thiết bị tại hiện trường.

Trong kiến trúc điều khiển công nghiệp sử dụng EtherCAT, IECS-1116-DI được thiết kế nhằm hỗ trợ xây dựng hệ thống I/O phân tán với mật độ tín hiệu cao nhưng vẫn duy trì tốc độ truyền thông ổn định. Module được trang bị hai cổng RJ45 EtherCAT cho phép kết nối chuỗi giữa nhiều thiết bị trong cùng hệ thống, giúp đơn giản hóa quá trình mở rộng số lượng điểm I/O khi quy mô sản xuất tăng lên. Công nghệ EtherCAT còn hỗ trợ nhiều hình thức kết nối khác nhau như tuyến tính, dạng cây hoặc dạng sao, tạo điều kiện thuận lợi cho việc tổ chức hệ thống điều khiển tại các khu vực sản xuất có yêu cầu bố trí thiết bị đa dạng. Nhờ đặc tính truyền dữ liệu theo thời gian thực, IECS-1116-DI phù hợp với các ứng dụng cần tốc độ phản hồi nhanh, khả năng giám sát liên tục và độ chính xác cao trong trao đổi dữ liệu giữa các thiết bị tự động hóa.

 Planet IECS-1116-DI với việc kết hợp giữa khả năng truyền thông EtherCAT tốc độ cao với thiết kế công nghiệp chuyên dụng dành cho môi trường vận hành khắc nghiệt. Module sử dụng cơ chế cách ly quang 3750VDC nhằm tăng cường khả năng bảo vệ tín hiệu đầu vào trước các tác động từ nhiễu điện công nghiệp và dao động điện áp. Thiết kế vỏ kim loại chuẩn IP30, khả năng lắp đặt DIN-Rail cùng dải nhiệt độ hoạt động từ -40°C đến 75°C giúp sản phẩm thích hợp cho nhiều lĩnh vực như tự động hóa nhà máy, điều khiển máy móc công nghiệp, hệ thống xử lý nước, năng lượng, giao thông thông minh và các ứng dụng sản xuất liên tục. Không chỉ đảm nhiệm chức năng thu thập tín hiệu số, IECS-1116-DI còn góp phần nâng cao tính ổn định và độ tin cậy của toàn bộ hệ thống EtherCAT trong quá trình vận hành lâu dài.

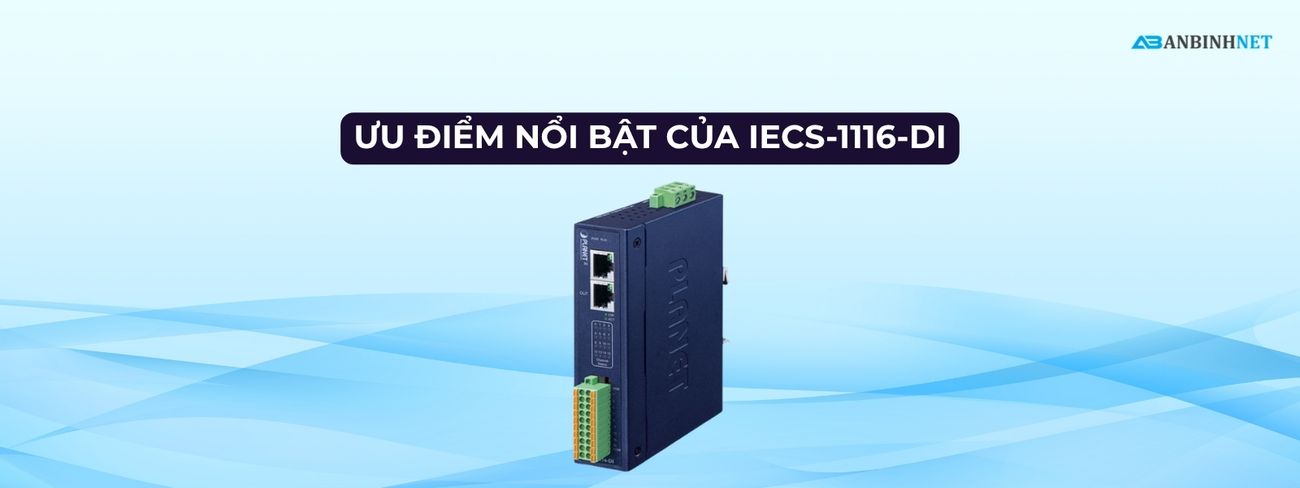

ƯU ĐIỂM NỔI BẬT CỦA IECS-1116-DI

Planet IECS-1116-DI được phát triển nhằm đáp ứng yêu cầu thu thập tín hiệu số trong các hệ thống điều khiển công nghiệp hiện đại, nơi tốc độ truyền dữ liệu, độ ổn định vận hành và khả năng mở rộng hệ thống luôn được đặt lên hàng đầu. Không chỉ cung cấp 16 kênh Digital Input trên một module duy nhất, sản phẩm còn tích hợp nhiều công nghệ đặc trưng của EtherCAT giúp tăng hiệu quả trao đổi dữ liệu giữa thiết bị hiện trường và bộ điều khiển trung tâm. Các ưu điểm dưới đây cho thấy lý do IECS-1116-DI được lựa chọn trong nhiều dự án tự động hóa nhà máy và hệ thống điều khiển công nghiệp quy mô lớn.

Tích Hợp 16 Kênh Digital Input Cách Ly Với Mật Độ Tín Hiệu Cao

Planet IECS-1116-DI được trang bị 16 kênh Digital Input trên cùng một module, cho phép kết nối đồng thời nhiều tín hiệu từ cảm biến và thiết bị điều khiển hiện trường. Mật độ I/O cao giúp giảm số lượng module cần sử dụng trong tủ điều khiển, từ đó tiết kiệm không gian lắp đặt và đơn giản hóa quá trình thiết kế hệ thống. Đối với các dây chuyền sản xuất có nhiều điểm giám sát trạng thái hoạt động, việc tập trung số lượng lớn tín hiệu vào một module giúp công tác quản lý, đánh số đầu nối và bảo trì trở nên thuận tiện hơn.

Toàn bộ các kênh đầu vào được bảo vệ bằng cơ chế cách ly quang điện áp 3750VDC. Đây là thông số quan trọng đối với môi trường công nghiệp có nhiều nguồn gây nhiễu như động cơ công suất lớn, biến tần hoặc hệ thống đóng cắt điện liên tục. Khả năng cách ly giúp hạn chế ảnh hưởng của nhiễu điện từ lên tín hiệu đầu vào, bảo đảm dữ liệu truyền về bộ điều khiển luôn duy trì độ chính xác cao và giảm nguy cơ phát sinh lỗi trong quá trình vận hành lâu dài.

Hỗ Trợ Đồng Bộ Hóa EtherCAT Chính Xác Ở Mức Micro Giây

Một ưu điểm nổi bật của IECS-1116-DI nằm ở khả năng hỗ trợ EtherCAT Distributed Clock (DC) và SyncManager. Công nghệ này cho phép các EtherCAT Slave trong cùng hệ thống đồng bộ hóa thời gian với độ chính xác nhỏ hơn 1 micro giây, tạo nên sự thống nhất trong quá trình trao đổi và xử lý dữ liệu giữa các node.

Trong các ứng dụng điều khiển chuyển động, robot công nghiệp hoặc dây chuyền sản xuất tốc độ cao, sự sai lệch thời gian giữa các điểm thu thập dữ liệu có thể ảnh hưởng trực tiếp đến chất lượng vận hành. Khả năng đồng bộ hóa chính xác giúp bảo đảm mọi tín hiệu được xử lý theo cùng một mốc thời gian, nâng cao độ ổn định của hệ thống điều khiển và tăng độ chính xác cho các tác vụ yêu cầu phản hồi thời gian thực. Đây cũng là một trong những đặc trưng quan trọng giúp EtherCAT được ứng dụng rộng rãi trong các hệ thống tự động hóa hiện đại.

Hỗ Trợ Mở Rộng Hệ Thống EtherCAT Với Quy Mô Lớn

IECS-1116-DI được trang bị hai cổng RJ45 EtherCAT tích hợp, cho phép kết nối trực tiếp giữa các module theo dạng chuỗi mà không cần bổ sung thiết bị trung gian tại từng điểm lắp đặt. Cách thức kết nối này giúp giảm chi phí hạ tầng, đơn giản hóa hệ thống cáp mạng và rút ngắn thời gian triển khai trong thực tế.

Lợi thế của công nghệ EtherCAT không chỉ nằm ở tốc độ truyền dữ liệu mà còn ở khả năng mở rộng số lượng thiết bị rất lớn trên cùng hệ thống. Theo tài liệu của nhà sản xuất, mạng EtherCAT có thể hỗ trợ tới hàng chục nghìn node và không bị giới hạn bởi kiểu bố trí mạng được sử dụng. Khả năng mở rộng linh hoạt giúp IECS-1116-DI đáp ứng tốt cả những hệ thống điều khiển quy mô nhỏ lẫn các nhà máy sản xuất có số lượng lớn điểm I/O cần quản lý tập trung.

Thiết Kế Công Nghiệp Chuyên Dụng Cho Môi Trường Khắc Nghiệt

Planet phát triển IECS-1116-DI với định hướng vận hành ổn định trong các môi trường công nghiệp có điều kiện làm việc khắc nghiệt. Vỏ kim loại chuẩn IP30 giúp tăng khả năng chống nhiễu điện từ và hạn chế tác động từ các hiện tượng quá áp thường xuất hiện tại khu vực sản xuất hoặc các tủ điều khiển ngoài hiện trường.

Thiết bị sử dụng cơ chế tản nhiệt tự nhiên, không phụ thuộc vào quạt làm mát nên giảm đáng kể nguy cơ hư hỏng cơ khí trong quá trình hoạt động liên tục. Dải nhiệt độ vận hành từ -40°C đến 75°C cho phép module duy trì hiệu suất ổn định trong nhiều điều kiện môi trường khác nhau, từ khu vực sản xuất trong nhà đến các ứng dụng hạ tầng công nghiệp ngoài trời. Đặc tính này đặc biệt quan trọng đối với các hệ thống yêu cầu thời gian hoạt động kéo dài và hạn chế tối đa việc dừng máy để bảo trì.

Hỗ Trợ Nguồn Điện Dải Rộng Và Tăng Cường Độ An Toàn Khi Lắp Đặt

IECS-1116-DI hỗ trợ nguồn cấp từ 9VDC đến 48VDC, phù hợp với nhiều tiêu chuẩn nguồn điện đang được sử dụng trong môi trường công nghiệp. Khả năng tương thích với dải điện áp rộng giúp đơn vị triển khai dễ dàng tích hợp module vào các hệ thống hiện hữu mà không cần thay đổi kiến trúc cấp nguồn đang vận hành.

Nhà sản xuất còn trang bị cơ chế bảo vệ nguồn bằng thiết kế từ tính nhằm giảm nguy cơ hư hỏng khi đấu nối sai dây trong quá trình lắp đặt. Kết hợp với đầu nối nguồn dạng terminal block tháo rời, đặc tính này giúp quá trình bảo trì, thay thế hoặc mở rộng hệ thống diễn ra nhanh chóng hơn, đồng thời nâng cao mức độ an toàn cho cả thiết bị và kỹ thuật viên vận hành.

Tham khảo thêm các thiết bị Planet Industrial Automation chính hãng tại ANBINHNET để mở rộng hệ thống tự động hóa và truyền thông công nghiệp.

IECS-1116-DI DATASHEET

Đối với các hệ thống tự động hóa sử dụng EtherCAT, việc tham khảo tài liệu kỹ thuật chính thức đóng vai trò quan trọng trong quá trình thiết kế, lựa chọn thiết bị và tính toán khả năng tương thích với hệ thống hiện hữu. Tài liệu IECS-1116-DI datasheet cung cấp đầy đủ các thông số về giao tiếp EtherCAT, đặc tính Digital Input, yêu cầu nguồn cấp, môi trường hoạt động và các thông số cơ khí của module, giúp kỹ sư có cơ sở chính xác khi triển khai dự án.

ĐỊA CHỈ PHÂN PHỐI IECS-1116-DI GIÁ TỐT

ANBINHNET là đơn vị cung cấp các sản phẩm thiết bị mạng Planet, thiết bị truyền thông công nghiệp và thiết bị tự động hóa Planet tại thị trường Việt Nam. Với dòng module EtherCAT Slave I/O Planet IECS-1116-DI, khách hàng có thể tiếp cận nguồn hàng chính hãng phục vụ các dự án tự động hóa nhà máy, dây chuyền sản xuất, hệ thống điều khiển phân tán và các ứng dụng thu thập tín hiệu công nghiệp yêu cầu độ ổn định cao. Việc cung cấp đầy đủ chứng từ CO, CQ theo yêu cầu giúp sản phẩm đáp ứng các tiêu chuẩn hồ sơ thường gặp trong dự án doanh nghiệp, nhà máy sản xuất, khu công nghiệp và các công trình hạ tầng kỹ thuật chuyên dụng.

ANBINHNET còn hỗ trợ khách hàng trong quá trình lựa chọn module EtherCAT phù hợp với yêu cầu ứng dụng thực tế, đánh giá khả năng tương thích với hệ thống hiện có và tư vấn phương án mở rộng khi số lượng điểm I/O tăng lên trong tương lai. Đội ngũ kỹ thuật hỗ trợ trước và sau bán hàng giúp khách hàng thuận lợi hơn trong quá trình triển khai, cấu hình và vận hành thiết bị. Chính sách bảo hành chính hãng cùng khả năng hỗ trợ xử lý các vấn đề kỹ thuật phát sinh trong quá trình sử dụng giúp nâng cao độ tin cậy khi đầu tư các hệ thống EtherCAT phục vụ sản xuất và tự động hóa công nghiệp.
