IMG-2200T Modbus Gateway Công Nghiệp Planet 2x RS232/422/485

KHÁM PHÁ VỀ MODBUS GATEWAY PLANET IMG-2200T

Trong các hệ thống tự động hóa công nghiệp hiện đại, việc kết nối và trao đổi dữ liệu giữa các thiết bị sử dụng giao thức Modbus TCP/IP trên mạng Ethernet với các thiết bị Modbus RTU hoặc Modbus ASCII trên đường truyền nối tiếp là yêu cầu phổ biến tại nhà máy sản xuất, hệ thống xử lý nước, trạm năng lượng, dây chuyền điều khiển và nhiều hạ tầng kỹ thuật khác. Planet IMG-2200T được phát triển nhằm đảm nhiệm vai trò Modbus Gateway công nghiệp, thực hiện chuyển đổi dữ liệu giữa các môi trường truyền thông khác nhau mà vẫn duy trì tính liên tục và độ ổn định của hệ thống. Sản phẩm thuộc nhóm Industrial Modbus Gateway Planet chuyên dụng, hỗ trợ đồng thời RS232, RS422 và RS485, cho phép tích hợp nhiều loại thiết bị công nghiệp vào cùng một hệ thống quản lý tập trung thông qua mạng Ethernet tiêu chuẩn.

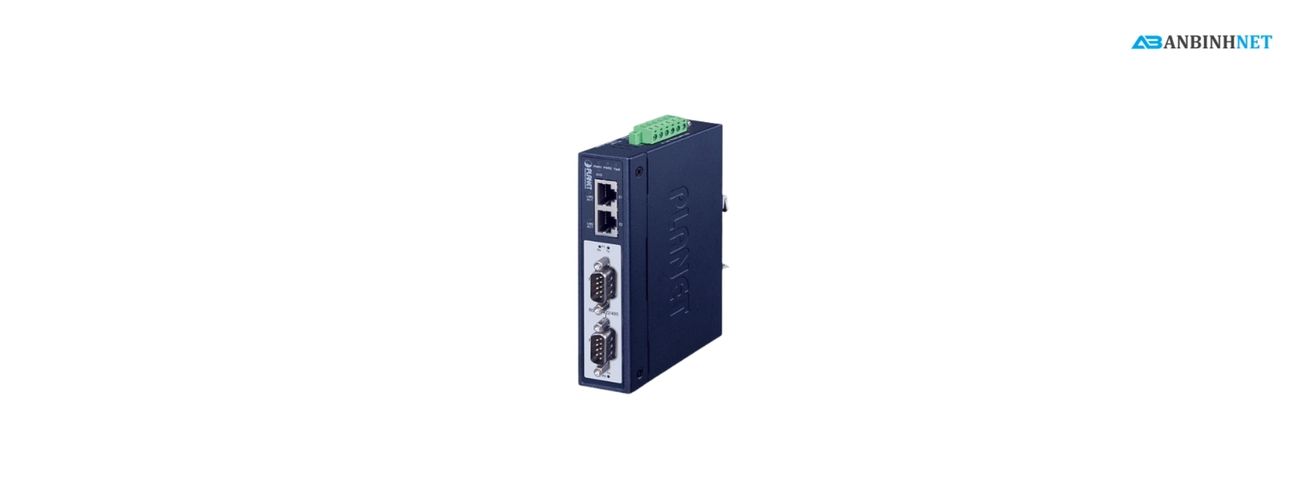

Planet IMG-2200T được trang bị 2 cổng serial DB9 cùng 2 cổng Ethernet 10/100BASE-TX, cho phép thiết bị hoạt động như một cầu nối giữa các bộ điều khiển PLC, đồng hồ đo điện năng, cảm biến công nghiệp, bộ ghi dữ liệu, HMI, SCADA và nhiều thiết bị sử dụng giao thức Modbus trong môi trường sản xuất. Thiết bị hỗ trợ đầy đủ các chế độ RTU Master, RTU Slave, ASCII Master và ASCII Slave, giúp đáp ứng nhiều phương thức truyền thông khác nhau trong cùng hệ thống vận hành. Khả năng hỗ trợ tới 32 kết nối TCP Master hoặc 32 kết nối TCP Slave tạo điều kiện triển khai trong các hệ thống có số lượng điểm giám sát lớn, yêu cầu trao đổi dữ liệu liên tục giữa nhiều thành phần điều khiển.

Không chỉ tập trung vào chức năng chuyển đổi giao thức, Planet IMG-2200T còn được thiết kế theo tiêu chuẩn công nghiệp nhằm đáp ứng yêu cầu vận hành lâu dài trong môi trường có độ rung, nhiễu điện từ và biến động nhiệt độ cao. Vỏ kim loại IP30, nguồn điện dự phòng kép 12~48VDC, khả năng chống tĩnh điện, chống xung điện và dải nhiệt độ hoạt động từ -40°C đến 75°C giúp thiết bị duy trì trạng thái hoạt động ổn định trong nhiều điều kiện lắp đặt khác nhau. Kết hợp với giao diện quản trị Web, Telnet, SNMP và các công cụ quản lý chuyên dụng của Planet, IMG-2200T không chỉ là Modbus Gateway chuyển đổi giao thức mà còn là thành phần quan trọng trong việc xây dựng hệ thống giám sát và quản lý truyền thông công nghiệp từ xa.

ĐÁNH GIÁ HIỆU NĂNG CỦA IMG-2200T

Planet IMG-2200T được thiết kế cho các ứng dụng yêu cầu chuyển đổi dữ liệu Modbus giữa mạng Ethernet và hệ thống truyền thông nối tiếp trong môi trường công nghiệp. Từ phần cứng giao tiếp, khả năng xử lý kết nối, cơ chế bảo vệ đến các tính năng quản trị từ xa, sản phẩm thể hiện khả năng đáp ứng tốt các yêu cầu về độ ổn định, khả năng mở rộng và tính liên tục trong quá trình vận hành.

• Hiệu năng chuyển đổi Modbus TCP/IP và Modbus RTU/ASCII: IMG-2200T cho phép chuyển đổi dữ liệu giữa Modbus TCP, Modbus RTU và Modbus ASCII thông qua nhiều chế độ hoạt động khác nhau gồm RTU Master, RTU Slave, ASCII Master và ASCII Slave. Cơ chế vận hành này giúp thiết bị tương thích với nhiều loại hệ thống điều khiển công nghiệp đang được sử dụng hiện nay, từ các bộ điều khiển trung tâm đến thiết bị trường sử dụng giao tiếp nối tiếp truyền thống. Trong các hệ thống nâng cấp từ mạng serial sang Ethernet công nghiệp, khả năng chuyển đổi giao thức của IMG-2200T giúp duy trì việc khai thác các thiết bị hiện hữu mà không cần thay thế đồng bộ toàn bộ hệ thống.
• Khả năng xử lý kết nối đồng thời: Thiết bị hỗ trợ tối đa 32 yêu cầu kết nối TCP Slave khi hoạt động ở chế độ Master và tối đa 32 kết nối TCP Master khi hoạt động ở chế độ Slave. Thông số này cho phép IMG-2200T xử lý lưu lượng trao đổi dữ liệu giữa nhiều thiết bị Modbus trong cùng thời điểm, phù hợp với các hệ thống giám sát năng lượng, điều khiển sản xuất hoặc thu thập dữ liệu công nghiệp có số lượng điểm kết nối lớn. Khả năng mở rộng kết nối giúp giảm áp lực đầu tư thêm các bộ chuyển đổi giao thức riêng lẻ trong quá trình mở rộng hệ thống.
• Hiệu quả truyền thông qua cổng serial công nghiệp: Hai cổng DB9 trên IMG-2200T hỗ trợ RS232, RS422, RS485 2 dây và RS485 4 dây với tốc độ truyền dữ liệu từ 50bps đến 921Kbps. Thiết bị cho phép cấu hình đa dạng Data Bit, Stop Bit, Parity và Flow Control nhằm đáp ứng yêu cầu của nhiều thiết bị điều khiển công nghiệp khác nhau. Dải tốc độ truyền rộng giúp sản phẩm tương thích từ các hệ thống giám sát cơ bản cho đến các ứng dụng cần trao đổi dữ liệu liên tục với lưu lượng lớn, đồng thời hạn chế tình trạng mất đồng bộ giữa các thiết bị sử dụng cấu hình truyền thông khác nhau.
• Hiệu năng kết nối Ethernet: IMG-2200T được trang bị hai cổng RJ45 10/100BASE-TX hỗ trợ Auto MDI/MDI-X với khoảng cách truyền dẫn lên tới 100 mét trên cáp đồng tiêu chuẩn. Thiết bị sử dụng kiến trúc Store-and-Forward cùng bảng địa chỉ MAC 1K nhằm kiểm tra và xử lý dữ liệu trước khi chuyển tiếp, góp phần nâng cao độ ổn định trong quá trình truyền thông giữa mạng Ethernet và hệ thống Modbus nối tiếp. Hai cổng Ethernet cũng tạo thuận lợi cho việc tích hợp vào các hệ thống mạng công nghiệp hiện hữu mà không làm phát sinh yêu cầu thay đổi hạ tầng kết nối.
• Khả năng giám sát và quản trị hệ thống: Thiết bị hỗ trợ giao diện quản trị Web, Telnet, SNMP v1/v2c, SNMP Trap, Smart Discovery Utility và VCOM Utility. Người quản trị có thể theo dõi trạng thái hoạt động, kiểm tra thông số truyền thông và thực hiện cấu hình từ xa mà không cần tiếp cận trực tiếp tủ điều khiển. IMG-2200T còn cung cấp chức năng thống kê tổng số byte truyền nhận và tổng số frame truyền nhận trên từng cổng serial, hỗ trợ quá trình kiểm tra lưu lượng và phân tích sự cố truyền thông trong hệ thống công nghiệp.
• Khả năng vận hành trong môi trường công nghiệp khắc nghiệt: IMG-2200T được trang bị cơ chế bảo vệ truyền thông gồm cách ly serial 2KV, chống sét 1KV trên đường serial, chống tĩnh điện 15KV cho cổng nối tiếp và chống tĩnh điện 6KV cho cổng Ethernet. Thiết bị còn đạt các tiêu chuẩn thử nghiệm rung động, va đập và rơi tự do theo IEC60068, giúp giảm nguy cơ ảnh hưởng bởi môi trường điện công nghiệp có mức nhiễu cao. Các thông số bảo vệ này đặc biệt quan trọng trong nhà máy sản xuất, trạm điện hoặc hệ thống giao thông thông minh, nơi thường xuyên xuất hiện nhiễu điện từ và dao động nguồn điện.
• Độ tin cậy nguồn điện và cơ chế cảnh báo: Thiết bị hỗ trợ nguồn điện dự phòng kép 12~48VDC cùng chức năng tự động chuyển đổi nguồn khi một đầu vào gặp sự cố. IMG-2200T còn tích hợp relay cảnh báo lỗi nguồn với khả năng chịu tải 1A @ 24VDC, đồng thời hỗ trợ ghi log hệ thống và gửi SNMP Trap khi phát sinh sự cố. Cơ chế này giúp bộ phận vận hành nhanh chóng phát hiện bất thường liên quan đến nguồn điện hoặc trạng thái hoạt động của thiết bị, góp phần duy trì tính liên tục cho hệ thống điều khiển công nghiệp.
• Khả năng thích nghi với điều kiện lắp đặt đa dạng: Với kích thước 32 x 87.8 x 135 mm, thiết kế vỏ kim loại IP30 và hỗ trợ lắp DIN-Rail hoặc gắn tường, IMG-2200T phù hợp với nhiều kiểu tủ điều khiển công nghiệp khác nhau. Dải nhiệt độ hoạt động từ -40°C đến 75°C cùng độ ẩm làm việc từ 5% đến 95% không ngưng tụ giúp thiết bị vận hành ổn định trong nhà máy sản xuất, hệ thống năng lượng tái tạo, trạm bơm, hệ thống xử lý nước và các ứng dụng ngoài hiện trường có điều kiện môi trường khắc nghiệt.

VÌ SAO NÊN LỰA CHỌN IMG-2200T?

Trong các hệ thống tự động hóa công nghiệp, việc lựa chọn Modbus Gateway không chỉ phụ thuộc vào khả năng chuyển đổi giao thức mà còn liên quan trực tiếp đến độ ổn định truyền thông, khả năng vận hành liên tục, mức độ tương thích với thiết bị hiện hữu và hiệu quả quản trị hệ thống. Planet IMG-2200T được phát triển hướng đến các môi trường công nghiệp yêu cầu truyền dữ liệu Modbus ổn định trong thời gian dài, đồng thời đáp ứng yêu cầu mở rộng kết nối và giám sát tập trung. Các đặc điểm kỹ thuật được tích hợp trên sản phẩm mang lại nhiều lợi ích thực tế cho quá trình vận hành và quản lý hệ thống công nghiệp hiện đại.

Hỗ Trợ Đa Chuẩn Truyền Thông Serial Trong Cùng Một Thiết Bị

Một trong những lợi thế quan trọng của Planet IMG-2200T nằm ở khả năng hỗ trợ đồng thời các chuẩn giao tiếp RS232, RS422 và RS485 trên cùng nền tảng phần cứng. Trong thực tế, nhiều nhà máy vận hành song song các thiết bị được đầu tư qua nhiều giai đoạn khác nhau, dẫn đến việc tồn tại nhiều chuẩn truyền thông nối tiếp trong cùng hệ thống. Việc sử dụng một Modbus Gateway có khả năng tương thích với nhiều chuẩn kết nối giúp giảm đáng kể khối lượng thiết bị chuyển đổi trung gian cần bổ sung trong quá trình nâng cấp hoặc mở rộng hệ thống.

Khả năng hỗ trợ RS485 2 dây, RS485 4 dây và RS422 còn giúp IMG-2200T tương thích với các ứng dụng truyền thông khoảng cách xa trong môi trường công nghiệp. Thiết bị có thể kết nối với PLC, đồng hồ điện năng, bộ điều khiển nhiệt độ, thiết bị đo lưu lượng, bộ điều khiển động cơ và nhiều thiết bị Modbus khác mà không phát sinh yêu cầu thay đổi giao diện truyền thông hiện hữu. Điều này góp phần tối ưu chi phí đầu tư trong các dự án cải tạo hoặc nâng cấp hệ thống tự động hóa.

Dải tốc độ truyền dữ liệu từ 50bps đến 921Kbps tạo điều kiện triển khai linh hoạt cho nhiều loại ứng dụng khác nhau. Từ các hệ thống giám sát thông số vận hành cơ bản đến các ứng dụng yêu cầu trao đổi dữ liệu liên tục với tần suất cao, IMG-2200T đều có thể đáp ứng mà vẫn duy trì khả năng tương thích với thiết bị trường sử dụng cấu hình truyền thông đặc thù.

Đáp Ứng Tốt Các Hệ Thống Modbus Có Quy Mô Lớn

Không ít Modbus Gateway trên thị trường chỉ phù hợp với các hệ thống quy mô nhỏ do giới hạn số lượng kết nối đồng thời. Planet IMG-2200T được thiết kế để xử lý các ứng dụng có mật độ thiết bị cao khi hỗ trợ tối đa 32 kết nối TCP Slave ở chế độ Master và 32 kết nối TCP Master ở chế độ Slave.

Thông số này đặc biệt hữu ích đối với các hệ thống SCADA hoặc trung tâm điều khiển cần thu thập dữ liệu từ nhiều thiết bị Modbus nằm ở các khu vực khác nhau. Trong các nhà máy sản xuất, hệ thống điện năng lượng mặt trời, hệ thống xử lý nước hoặc dây chuyền tự động hóa quy mô lớn, số lượng thiết bị cần trao đổi dữ liệu thường tăng lên theo thời gian. Khả năng hỗ trợ nhiều kết nối giúp IMG-2200T duy trì hiệu quả hoạt động mà không cần bổ sung thêm nhiều bộ chuyển đổi giao thức.

Khả năng vận hành ở cả chế độ RTU Master, RTU Slave, ASCII Master và ASCII Slave còn tạo ra sự linh hoạt trong quá trình tích hợp hệ thống. Người quản trị có thể triển khai thiết bị ở nhiều vị trí khác nhau trong hệ thống truyền thông Modbus tùy thuộc vào yêu cầu của dự án mà không bị giới hạn bởi một phương thức vận hành cố định.

Tăng Cường Độ Tin Cậy Cho Hệ Thống Công Nghiệp

Đối với môi trường công nghiệp, độ ổn định của hệ thống truyền thông luôn là yếu tố được ưu tiên hàng đầu. Planet IMG-2200T được trang bị nhiều cơ chế bảo vệ nhằm giảm thiểu ảnh hưởng từ các yếu tố bên ngoài có thể gây gián đoạn hoạt động.

Trên các cổng serial, thiết bị hỗ trợ cách ly tín hiệu 2KV, chống xung điện 1KV và chống tĩnh điện lên tới 15KV. Các thông số này giúp hạn chế nguy cơ hư hỏng do chênh lệch điện áp, nhiễu điện từ hoặc hiện tượng phóng tĩnh điện thường xuất hiện trong nhà máy sản xuất, trạm điện và khu vực có nhiều thiết bị công suất lớn. Đối với cổng Ethernet, IMG-2200T tiếp tục được trang bị khả năng chống tĩnh điện 6KV và chống xung điện 2KV nhằm tăng cường mức độ bảo vệ cho hệ thống mạng.

Sản phẩm còn vượt qua các bài kiểm tra rung động, va đập và rơi tự do theo tiêu chuẩn công nghiệp, cho phép lắp đặt trong các tủ điều khiển, dây chuyền sản xuất hoặc khu vực có mức rung cơ học cao. Kết hợp với dải nhiệt độ hoạt động từ -40°C đến 75°C, IMG-2200T duy trì khả năng vận hành ổn định trong nhiều điều kiện môi trường khác nhau mà không ảnh hưởng đến chất lượng truyền thông dữ liệu.

Hỗ Trợ Quản Trị Và Chẩn Đoán Từ Xa Hiệu Quả

Việc quản lý hệ thống truyền thông công nghiệp thường tiêu tốn nhiều thời gian nếu kỹ sư vận hành phải kiểm tra trực tiếp từng vị trí lắp đặt. Planet IMG-2200T được tích hợp giao diện quản trị Web, Telnet, SNMP, Smart Discovery Utility và VCOM Utility nhằm hỗ trợ quản lý tập trung từ xa.

Thông qua giao diện quản trị, người vận hành có thể theo dõi trạng thái hoạt động của từng cổng truyền thông, kiểm tra thông số cấu hình hoặc thực hiện các tác vụ bảo trì mà không cần tiếp cận trực tiếp tủ điều khiển. Thiết bị còn hỗ trợ chức năng thống kê số lượng byte và frame truyền nhận trên từng cổng serial, cung cấp dữ liệu cần thiết để đánh giá hiệu suất truyền thông hoặc xác định nguyên nhân gây lỗi kết nối.

Khả năng ghi nhận sự kiện hệ thống và gửi cảnh báo thông qua SNMP Trap giúp đội ngũ quản trị nhanh chóng phát hiện các bất thường phát sinh trong quá trình vận hành. Khi kết hợp với hệ thống giám sát tập trung của nhà máy, các tính năng này góp phần rút ngắn thời gian xử lý sự cố và nâng cao hiệu quả quản lý hạ tầng truyền thông công nghiệp.

Tham khảo thêm các thiết bị thuộc danh mục Planet Industrial Automation tại ANBINHNET để lựa chọn giải pháp truyền thông công nghiệp phù hợp cho hệ thống tự động hóa, giám sát và điều khiển trong nhiều lĩnh vực ứng dụng khác nhau.

IMG-2200T DATASHEET

Để đánh giá chính xác khả năng tích hợp và mức độ phù hợp của sản phẩm đối với từng hệ thống công nghiệp cụ thể, người dùng nên tham khảo IMG-2200T datasheet nhằm đối chiếu đầy đủ các thông số về giao tiếp truyền thông, nguồn điện, khả năng bảo vệ, môi trường hoạt động và các tiêu chuẩn kỹ thuật liên quan. Bảng thông số dưới đây được tổng hợp từ tài liệu kỹ thuật của nhà sản xuất và phản ánh đầy đủ các thông tin quan trọng của sản phẩm.

ĐỊA CHỈ PHÂN PHỐI IMG-2200T GIÁ TỐT

ANBINHNET là đơn vị phân phối các sản phẩm mạng Planet giá tốt tại thị trường Việt Nam, trong đó có Modbus Gateway Planet IMG-2200T. Sản phẩm được cung cấp với nguồn gốc rõ ràng, đầy đủ chứng từ CO, CQ theo yêu cầu dự án và phù hợp cho nhiều lĩnh vực như tự động hóa nhà máy, năng lượng, xử lý nước, giao thông thông minh và hệ thống điều khiển công nghiệp. Khả năng cung ứng đa dạng danh mục thiết bị Planet giúp khách hàng thuận tiện trong quá trình xây dựng hoặc mở rộng hệ thống truyền thông công nghiệp đồng bộ.

ANBINHNET còn hỗ trợ khách hàng trong quá trình lựa chọn thiết bị phù hợp với yêu cầu kỹ thuật thực tế. Đội ngũ kỹ thuật có thể tư vấn về giao thức truyền thông, khả năng tương thích với PLC, SCADA, HMI và các thiết bị Modbus hiện hữu, đồng thời hỗ trợ trước bán hàng, sau bán hàng và trong suốt quá trình vận hành. Chính sách bảo hành rõ ràng cùng khả năng hỗ trợ kỹ thuật khi triển khai thực tế giúp khách hàng yên tâm hơn khi đầu tư các thiết bị mạng công nghiệp Planet cho dự án của mình.
