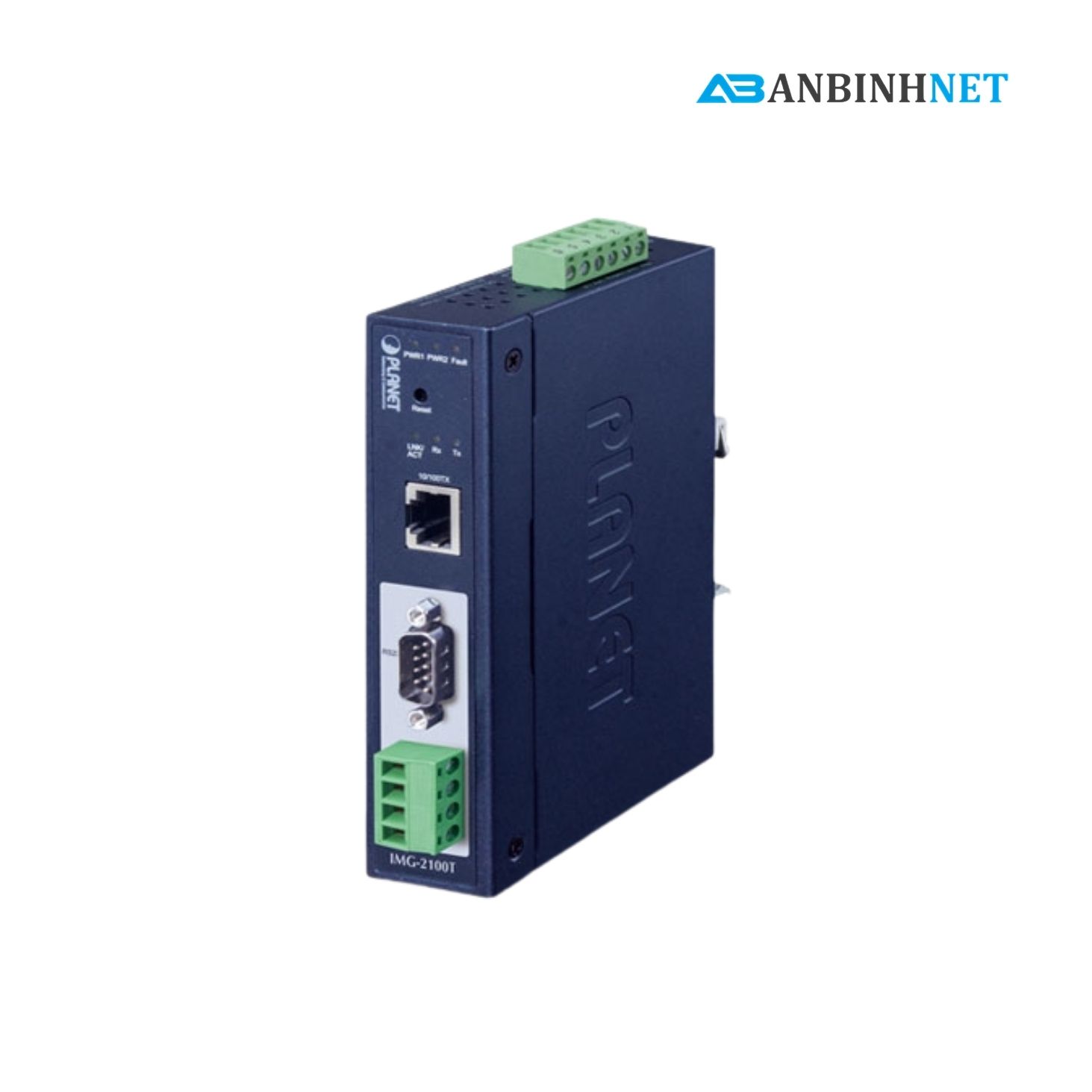

IMG-2100T Modbus Gateway Công Nghiệp Planet 1x RS232/422/485

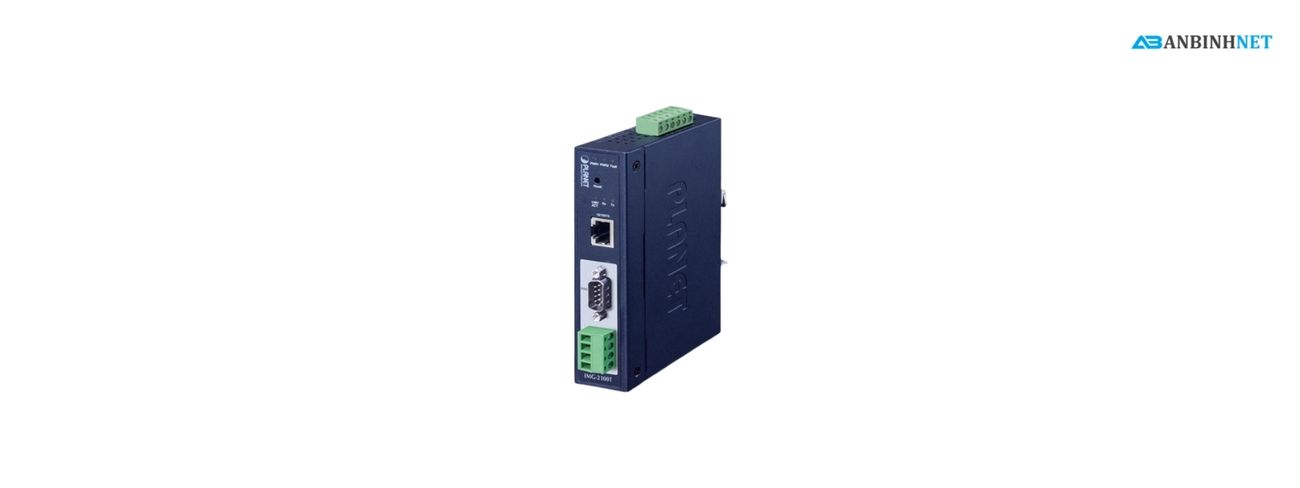

TỔNG QUAN VỀ GATEWAY PLANET IMG-2100T

Planet IMG-2100T là bộ chuyển đổi giao thức Modbus công nghiệp được phát triển nhằm đáp ứng nhu cầu kết nối giữa hệ thống điều khiển sử dụng giao tiếp nối tiếp truyền thống với hạ tầng Ethernet hiện đại. Trong nhiều nhà máy sản xuất, hệ thống năng lượng, xử lý nước, giao thông thông minh hay tự động hóa công nghiệp, số lượng lớn thiết bị hiện trường vẫn sử dụng chuẩn truyền thông RS232, RS422 hoặc RS485 để trao đổi dữ liệu. Trong khi đó, các hệ thống SCADA, HMI, PLC và máy chủ quản lý ngày càng được xây dựng trên nền Ethernet TCP/IP nhằm phục vụ việc giám sát tập trung và quản lý dữ liệu theo thời gian thực. Planet IMG-2100T được thiết kế để đảm nhận vai trò trung gian giữa hai môi trường truyền thông khác nhau, giúp dữ liệu vận hành được truyền tải liên tục giữa hệ thống nối tiếp và mạng Ethernet công nghiệp.

Thuộc dòng Industrial Modbus Gateway của Planet, IMG-2100T hỗ trợ chuyển đổi linh hoạt giữa Modbus TCP, Modbus RTU và Modbus ASCII. Thiết bị cho phép các bộ điều khiển, đồng hồ đo, cảm biến, bộ ghi dữ liệu hoặc các thiết bị tự động hóa sử dụng giao tiếp serial tiếp tục hoạt động trong hệ thống mạng công nghiệp hiện đại mà không cần thay thế hoặc nâng cấp phần cứng hiện hữu. Việc tích hợp đồng thời cổng RS232, RS422 và RS485 giúp IMG-2100T thích nghi với nhiều loại thiết bị khác nhau trong môi trường sản xuất. Khả năng hỗ trợ cả chế độ Master và Slave mang lại tính linh hoạt cao khi triển khai trong các hệ thống điều khiển phân tán, giám sát tập trung hoặc kết nối nhiều lớp thiết bị công nghiệp.

Không chỉ tập trung vào chức năng chuyển đổi giao thức, Planet IMG-2100T còn được xây dựng theo tiêu chuẩn dành cho môi trường công nghiệp với vỏ kim loại IP30, hỗ trợ lắp đặt DIN-Rail hoặc gắn tường và khả năng vận hành ổn định trong dải nhiệt độ từ -40°C đến 75°C. Thiết bị được trang bị nguồn điện dự phòng kép, khả năng chống tĩnh điện Ethernet 6KV, chống xung điện 2KV cùng nhiều công cụ quản trị từ xa thông qua Web, Telnet, SNMP và phần mềm chuyên dụng của Planet. Sự kết hợp giữa khả năng chuyển đổi giao thức, độ ổn định vận hành và tính tương thích với nhiều hệ thống điều khiển giúp IMG-2100T trở thành thành phần quan trọng trong quá trình hiện đại hóa hạ tầng truyền thông công nghiệp, đồng thời tạo điều kiện thuận lợi cho việc kết nối dữ liệu giữa các lớp thiết bị trong hệ thống tự động hóa.

ĐÁNH GIÁ HIỆU NĂNG CỦA IMG-2100T

Hiệu năng của Planet IMG-2100T không chỉ được thể hiện thông qua khả năng chuyển đổi giao thức Modbus mà còn nằm ở mức độ tương thích với hệ thống điều khiển công nghiệp, khả năng xử lý kết nối đồng thời, độ ổn định truyền thông và các tính năng hỗ trợ vận hành trong môi trường sản xuất liên tục. Với việc tích hợp nhiều chuẩn giao tiếp và cơ chế quản trị chuyên dụng, sản phẩm đáp ứng tốt yêu cầu kết nối giữa các thiết bị serial truyền thống và mạng Ethernet công nghiệp hiện đại.

• Khả Năng Chuyển Đổi Modbus Đa Giao Thức: Planet IMG-2100T hỗ trợ đồng thời Modbus TCP, Modbus RTU và Modbus ASCII, cho phép kết nối giữa các thiết bị sử dụng giao thức Modbus nối tiếp với hệ thống Ethernet TCP/IP. Thiết bị có thể vận hành ở các chế độ RTU Master, RTU Slave, ASCII Master và ASCII Slave, tạo điều kiện thuận lợi cho việc tích hợp nhiều nhóm thiết bị điều khiển trong cùng hệ thống. Khả năng chuyển đổi dữ liệu giữa các giao thức khác nhau giúp duy trì khả năng khai thác các thiết bị hiện trường hiện có mà không làm thay đổi phương thức giao tiếp gốc.
• Hiệu Suất Kết Nối TCP Đồng Thời: Trong môi trường công nghiệp có nhiều thiết bị trao đổi dữ liệu cùng lúc, khả năng xử lý kết nối đồng thời đóng vai trò quan trọng. Ở chế độ Master, IMG-2100T hỗ trợ tối đa 32 yêu cầu kết nối TCP Slave đồng thời. Khi vận hành ở chế độ Slave, thiết bị cho phép tối đa 32 kết nối TCP Master truy cập cùng lúc. Thông số này giúp hệ thống duy trì lưu lượng truyền thông ổn định ngay cả khi số lượng thiết bị hoặc điểm giám sát tăng lên đáng kể.
• Khả Năng Giao Tiếp Nối Tiếp Linh Hoạt: Thiết bị được trang bị một cổng DB9 hỗ trợ RS232 và một cổng terminal block hỗ trợ RS422 hoặc RS485. Việc tích hợp đồng thời nhiều chuẩn truyền thông serial giúp IMG-2100T tương thích với đa dạng PLC, bộ điều khiển, đồng hồ đo điện, cảm biến công nghiệp và các thiết bị thu thập dữ liệu hiện trường. Người dùng không cần triển khai thêm bộ chuyển đổi giao tiếp riêng biệt khi kết nối với các chuẩn truyền thông nối tiếp phổ biến trong công nghiệp.
• Tốc Độ Truyền Dữ Liệu Cao: Planet IMG-2100T hỗ trợ tốc độ truyền dữ liệu từ 50bps đến 921.6Kbps. Dải baud rate rộng cho phép thiết bị tương thích với cả các hệ thống điều khiển cũ sử dụng tốc độ thấp và các hệ thống tự động hóa hiện đại yêu cầu tốc độ truyền dữ liệu cao hơn. Nhờ đó, quá trình trao đổi dữ liệu giữa mạng Ethernet và thiết bị serial được duy trì ổn định mà không phát sinh hiện tượng nghẽn truyền thông khi lưu lượng tăng cao.
• Khả Năng Quản Trị Và Giám Sát Hệ Thống: Thiết bị hỗ trợ Web Management, Telnet Console, SNMP v1/v2c, SNMP Trap, UNI-NMS cùng phần mềm Planet Smart Discovery Utility. Các công cụ này giúp quản trị viên theo dõi trạng thái hoạt động, cấu hình thông số mạng và thực hiện bảo trì từ xa mà không cần tiếp cận trực tiếp tủ điều khiển. Khả năng giám sát tập trung giúp rút ngắn thời gian xử lý sự cố và nâng cao hiệu quả vận hành của hệ thống.
• Giám Sát Trạng Thái Truyền Thông Serial: IMG-2100T cho phép theo dõi số lượng byte truyền nhận và số khung dữ liệu được gửi hoặc nhận trên cổng RS232/RS422/RS485 thông qua giao diện quản trị. Các thông số thống kê này hỗ trợ kỹ sư vận hành đánh giá tình trạng truyền thông, phát hiện lỗi kết nối và xác định nguyên nhân gây gián đoạn trong quá trình trao đổi dữ liệu giữa các thiết bị công nghiệp.
• Độ Tin Cậy Trong Vận Hành Liên Tục: Hệ thống nguồn dự phòng kép 9~48V DC hoặc 24V AC giúp thiết bị duy trì hoạt động khi một nguồn cấp gặp sự cố. Cơ chế bảo vệ đảo cực và relay cảnh báo lỗi nguồn giúp tăng độ an toàn cho hệ thống. Trong các ứng dụng sản xuất liên tục, tính năng này góp phần hạn chế thời gian dừng vận hành do các vấn đề liên quan đến nguồn điện.
• Khả Năng Chống Nhiễu Công Nghiệp: Môi trường sản xuất thường tồn tại nhiều nguồn gây nhiễu điện từ và xung điện áp cao. IMG-2100T được trang bị khả năng chống tĩnh điện Ethernet 6KV và chống xung điện 2KV nhằm giảm nguy cơ ảnh hưởng đến đường truyền dữ liệu. Kết hợp với thiết kế công nghiệp chuyên dụng, thiết bị duy trì độ ổn định cao ngay cả khi hoạt động trong các khu vực có mật độ thiết bị điện công suất lớn.
• Thích Nghi Với Môi Trường Khắc Nghiệt: Dải nhiệt độ hoạt động từ -40°C đến 75°C cho phép IMG-2100T triển khai tại các khu vực ngoài trời, nhà máy sản xuất, trạm điện hoặc tủ điều khiển đặt tại môi trường có điều kiện nhiệt độ biến động lớn. Thiết bị cũng đáp ứng các tiêu chuẩn kiểm tra rung động, va đập và rơi tự do theo IEC60068, phù hợp với yêu cầu vận hành lâu dài trong môi trường công nghiệp.
• Thiết Kế Tối Ưu Cho Tủ Điều Khiển Công Nghiệp: Với kích thước chỉ 32 x 87.8 x 135 mm cùng thiết kế DIN-Rail và gắn tường, Planet IMG-2100T giúp tối ưu không gian lắp đặt trong tủ điện công nghiệp. Vỏ kim loại IP30 tăng cường khả năng bảo vệ phần cứng trước các tác động cơ học trong quá trình vận hành, đồng thời hỗ trợ tản nhiệt hiệu quả hơn so với nhiều dòng gateway sử dụng vỏ nhựa thông thường.

ƯU ĐIỂM NỔI BẬT CỦA IMG-2100T

Trong các hệ thống tự động hóa công nghiệp hiện đại, yêu cầu kết nối giữa thiết bị Modbus nối tiếp và mạng Ethernet ngày càng trở nên phổ biến. Không chỉ cần khả năng chuyển đổi giao thức đơn thuần, doanh nghiệp còn yêu cầu thiết bị có độ ổn định cao, hỗ trợ vận hành liên tục, dễ dàng quản trị và thích nghi với điều kiện môi trường khắc nghiệt. Planet IMG-2100T được phát triển nhằm đáp ứng đồng thời nhiều yêu cầu đó thông qua việc kết hợp các tính năng truyền thông công nghiệp, cơ chế bảo vệ phần cứng và khả năng quản lý từ xa trong cùng một bộ Modbus Gateway công nghiệp.

Hỗ Trợ Đầy Đủ Các Chuẩn Modbus Công Nghiệp Phổ Biến

Một trong những ưu điểm nổi bật của Planet IMG-2100T nằm ở khả năng hỗ trợ đồng thời Modbus TCP, Modbus RTU và Modbus ASCII. Trong thực tế vận hành, nhiều nhà máy thường tồn tại song song các thiết bị thuộc nhiều thế hệ khác nhau. Các PLC, bộ điều khiển chuyên dụng hoặc thiết bị đo lường đời cũ thường sử dụng Modbus RTU hoặc Modbus ASCII thông qua RS232, RS422 và RS485, trong khi hệ thống SCADA, HMI hoặc máy chủ giám sát lại sử dụng Modbus TCP trên Ethernet.

IMG-2100T đóng vai trò trung gian giúp các thiết bị này trao đổi dữ liệu với nhau mà không cần thay đổi kiến trúc điều khiển hiện hữu. Thiết bị hỗ trợ đầy đủ các chế độ RTU Master, RTU Slave, ASCII Master và ASCII Slave, cho phép triển khai linh hoạt trong nhiều mô hình truyền thông khác nhau. Nhờ khả năng tương thích rộng với các chuẩn Modbus đang được sử dụng phổ biến trên thị trường, doanh nghiệp có thể giảm đáng kể chi phí nâng cấp hệ thống khi thực hiện chuyển đổi từ mạng nối tiếp sang Ethernet công nghiệp.

Khả Năng Kết Nối Đồng Thời Đáp Ứng Hệ Thống Quy Mô Lớn

Đối với các hệ thống giám sát tập trung, số lượng thiết bị tham gia trao đổi dữ liệu thường rất lớn. Nếu Modbus Gateway không đủ khả năng xử lý kết nối đồng thời, tình trạng nghẽn truyền thông hoặc phản hồi chậm có thể xảy ra trong quá trình vận hành.

Planet IMG-2100T được thiết kế để đáp ứng nhu cầu đó thông qua khả năng hỗ trợ tối đa 32 kết nối TCP Slave khi hoạt động ở chế độ Master và tối đa 32 kết nối TCP Master khi hoạt động ở chế độ Slave. Thông số này cho phép gateway duy trì khả năng giao tiếp với nhiều thiết bị hoặc nhiều hệ thống điều khiển cùng lúc mà vẫn bảo đảm tính ổn định của luồng dữ liệu.

Trong các ứng dụng quản lý năng lượng, hệ thống xử lý nước, dây chuyền sản xuất hoặc giám sát hạ tầng kỹ thuật, khả năng xử lý nhiều kết nối đồng thời giúp quá trình thu thập dữ liệu và điều khiển từ xa diễn ra liên tục, hạn chế nguy cơ mất kết nối hoặc gián đoạn thông tin giữa các thiết bị hiện trường và trung tâm điều khiển.

Thiết Kế Công Nghiệp Chuyên Dụng Cho Môi Trường Khắc Nghiệt

Khác với các bộ chuyển đổi giao thức sử dụng trong môi trường văn phòng hoặc thương mại, Planet IMG-2100T được thiết kế dành riêng cho các ứng dụng công nghiệp yêu cầu mức độ ổn định cao trong thời gian dài.

Thiết bị sử dụng vỏ kim loại chuẩn IP30 giúp tăng khả năng bảo vệ phần cứng trước các tác động cơ học trong quá trình vận hành. Kết cấu kim loại còn hỗ trợ tản nhiệt hiệu quả hơn, góp phần duy trì nhiệt độ hoạt động ổn định cho các linh kiện bên trong. Với kích thước 32 x 87.8 x 135 mm, sản phẩm phù hợp để lắp đặt trong các tủ điều khiển có mật độ thiết bị cao.

IMG-2100T hỗ trợ cả hai phương thức lắp đặt DIN-Rail và gắn tường, giúp kỹ sư dễ dàng lựa chọn phương án triển khai phù hợp với không gian thực tế. Thiết bị có khả năng hoạt động trong dải nhiệt độ từ -40°C đến 75°C, đáp ứng yêu cầu của nhiều môi trường đặc thù như nhà máy luyện kim, trạm điện, nhà máy hóa chất, hệ thống giao thông hoặc các khu vực ngoài trời.

Ngoài ra, sản phẩm còn vượt qua các thử nghiệm rung động, va đập và rơi tự do theo tiêu chuẩn IEC60068, góp phần nâng cao độ tin cậy khi vận hành trong môi trường công nghiệp có nhiều tác động vật lý.

Hệ Thống Nguồn Dự Phòng Tăng Cường Độ Sẵn Sàng Vận Hành

Trong hệ thống điều khiển công nghiệp, sự cố mất nguồn có thể gây ảnh hưởng trực tiếp đến hoạt động giám sát và truyền dữ liệu. Để hạn chế rủi ro đó, Planet IMG-2100T được trang bị cơ chế nguồn dự phòng kép hỗ trợ điện áp đầu vào từ 9~48V DC hoặc 24V AC.

Thiết kế nguồn kép cho phép kết nối đồng thời hai nguồn điện riêng biệt. Khi một nguồn gặp sự cố, thiết bị tự động duy trì hoạt động thông qua nguồn còn lại mà không làm gián đoạn quá trình truyền thông. Cơ chế này đặc biệt phù hợp với các hệ thống yêu cầu tính liên tục cao như trung tâm điều khiển, hệ thống năng lượng, dây chuyền sản xuất tự động hoặc hạ tầng giao thông.

Không chỉ hỗ trợ nguồn dự phòng, IMG-2100T còn tích hợp tính năng bảo vệ đảo cực nhằm giảm thiểu nguy cơ hư hỏng do đấu nối sai nguồn điện. Relay cảnh báo lỗi nguồn với khả năng chịu tải 1A tại 24V DC giúp hệ thống quản lý nhanh chóng phát hiện và xử lý các sự cố liên quan đến nguồn cấp.

Công Cụ Quản Trị Và Giám Sát Toàn Diện

Một ưu điểm quan trọng khác của Planet IMG-2100T là khả năng quản trị và giám sát từ xa thông qua nhiều giao thức và công cụ chuyên dụng. Thiết bị hỗ trợ giao diện Web Management trực quan, Telnet Console, SNMP v1/v2c, SNMP Trap, UNI-NMS cùng phần mềm Planet Smart Discovery Utility.

Nhờ các công cụ này, kỹ sư vận hành có thể theo dõi trạng thái thiết bị, cấu hình tham số truyền thông, kiểm tra kết nối mạng hoặc thực hiện nâng cấp firmware mà không cần tiếp cận trực tiếp vị trí lắp đặt. Tính năng sao lưu và phục hồi cấu hình thông qua giao thức HTTP giúp rút ngắn thời gian khôi phục hệ thống trong trường hợp cần thay thế hoặc bảo trì thiết bị.

Đặc biệt, IMG-2100T cho phép giám sát chi tiết số lượng byte truyền nhận và số khung dữ liệu trên cổng RS232, RS422 hoặc RS485. Các thông số này mang lại giá trị thực tiễn lớn trong quá trình phân tích hiệu suất truyền thông, phát hiện lỗi kết nối hoặc đánh giá tình trạng hoạt động của thiết bị hiện trường.

Khách hàng có thể xem thêm các sản phẩm Industrial Automation Planet chính hãng tại ANBINHNET để lựa chọn thiết bị phù hợp với yêu cầu triển khai thực tế của từng hệ thống

IMG-2100T DATASHEET

Để đánh giá đầy đủ khả năng kết nối, vận hành và mức độ tương thích của thiết bị trong hệ thống tự động hóa công nghiệp, người dùng nên tham khảo trực tiếp IMG-2100T datasheet do Planet công bố. Tài liệu cung cấp toàn bộ thông số kỹ thuật liên quan đến giao tiếp serial, Ethernet, nguồn điện, môi trường hoạt động, quản trị và các tiêu chuẩn công nghiệp mà sản phẩm đáp ứng.

NHÀ PHÂN PHỐI IMG-2100T GIÁ TỐT

ANBINHNET là đơn vị phân phối các thiết bị mạng Planet giá tốt tại Việt Nam, trong đó có Modbus Gateway Planet IMG-2100T. Sản phẩm được cung cấp với nguồn gốc rõ ràng, đầy đủ chứng từ CO, CQ phục vụ nhu cầu mua sắm doanh nghiệp, nhà máy, đơn vị tích hợp hệ thống và các dự án tự động hóa công nghiệp. Với khả năng đáp ứng linh hoạt từ nhu cầu đơn lẻ đến các dự án triển khai quy mô lớn, ANBINHNET hỗ trợ khách hàng tiếp cận sản phẩm nhanh chóng và thuận tiện.
